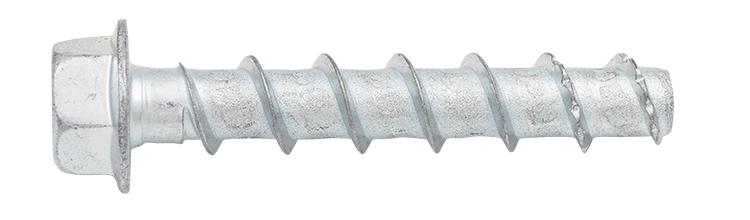

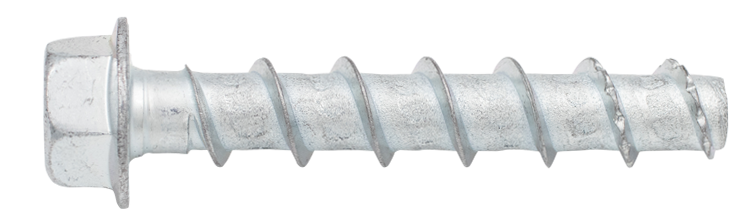

Betongskrue JC2-KB-Plus

ETA-vurdert, FZB

ETA-vurdert betongskrue for tung last. To godkjente monteringsdybder, rask og enkel installasjon, unik gjengedesign som skjærer mer effektivt.

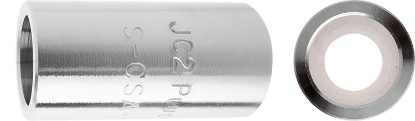

Den selvgjengende og ETA-vurderte betongskruen gir en rask og enkel montering i sprukket og usprukket betong, hulldekke, tegl og kalkstein. Betongskruen har ingen ekspanderende egenskaper, som gjør at minimal kantavstand kan benyttes. JC2-KB Plus tåler store belastninger, er demonterbar og kan gjenbrukes. Til 14 mm skruene finnes en testhylse for å kontrollere slitasje av gjenger. Betongskruen skrus ned i borhullet gjennom detaljen som skal festes, og lager gjenger i betongen. Med oppdatert design på spiss og gjenger får PLUS høyere uttrekksverdier enn før og er en av de kraftigste betongskruene på markedet.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

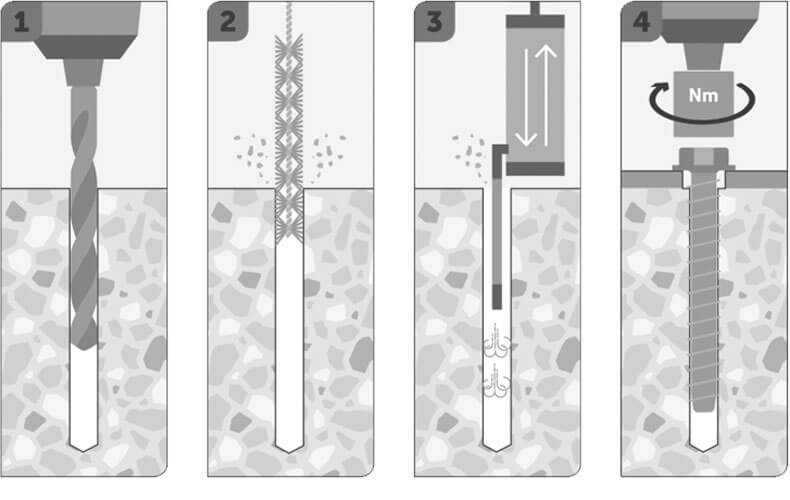

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Dokument

EJOT 4-015-210020-2021

ETA-21/0020

Produktinformasjon

Betongskrue JC2-KB-Plus.pdf

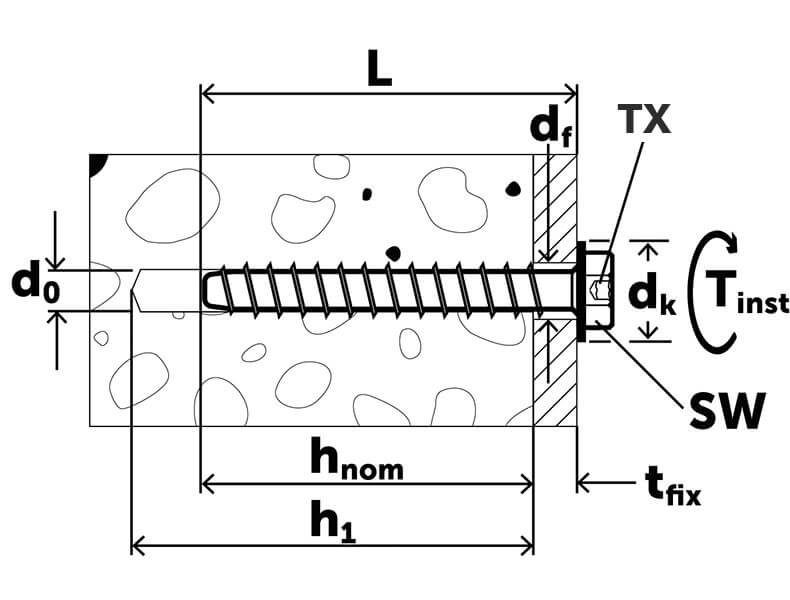

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	9658071700	8x55	8	5	55	60	50
Installasjonsparametere	Artnr 9658071700 Dimensjon 8x55 Bor Ø, mm 8 Maks montasje, tfix, mm 5 Lengde, L, mm 55 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 50 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 5,7 Skjærlast usprukket betong, kN 10,9 Uttrekksverdi Sprukket betong, kN 3,1 Skjærlast sprukket betong, kN 10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103145 Antall 50 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X55/5 ETA EAN 4061245074696	Last ned bilde Artikkelark Del via e-post
▼	9658071709	8x70	8	5/20	70	75/60	50
Installasjonsparametere	Artnr 9658071709 Dimensjon 8x70 Bor Ø, mm 8 Maks montasje, tfix, mm 5/20 Lengde, L, mm 70 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103146 Antall 50 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X70/5/20 ETA EAN 4061245074689	Last ned bilde Artikkelark Del via e-post
▼	9658071715	8x80	8	15/30	80	75/60	50
Installasjonsparametere	Artnr 9658071715 Dimensjon 8x80 Bor Ø, mm 8 Maks montasje, tfix, mm 15/30 Lengde, L, mm 80 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103147 Antall 50 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X80/15/30 ETA EAN 4061245074672	Last ned bilde Artikkelark Del via e-post
▼	9658071721	8x90	8	25/40	90	75/60	50
Installasjonsparametere	Artnr 9658071721 Dimensjon 8x90 Bor Ø, mm 8 Maks montasje, tfix, mm 25/40 Lengde, L, mm 90 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103148 Antall 50 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X90/25/40 ETA EAN 4061245074665	Last ned bilde Artikkelark Del via e-post
▼	9658071724	8x100	8	35/50	100	75/60	40
Installasjonsparametere	Artnr 9658071724 Dimensjon 8x100 Bor Ø, mm 8 Maks montasje, tfix, mm 35/50 Lengde, L, mm 100 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103149 Antall 40 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X100/35/50 ETA EAN 4061245074658	Last ned bilde Artikkelark Del via e-post
▼	9658071730	8x120	8	55/70	120	75/60	25
Installasjonsparametere	Artnr 9658071730 Dimensjon 8x120 Bor Ø, mm 8 Maks montasje, tfix, mm 55/70 Lengde, L, mm 120 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103150 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X120/55/70 ETA EAN 4061245074641	Last ned bilde Artikkelark Del via e-post
▼	9658071736	8x140	8	75/90	140	75/60	25
Installasjonsparametere	Artnr 9658071736 Dimensjon 8x140 Bor Ø, mm 8 Maks montasje, tfix, mm 75/90 Lengde, L, mm 140 Min. boredybde, h1, mm 75/60 Min. montasjedybde, hnom, mm 65/50 Min. materialtykkelse, hmin, mm 115/100 Avstandshull Ø, df, mm 10,8-12 Flens Ø, mm 17,5 Tiltrekningsmoment, Tinst, Nm 45 Uttrekksverdi usprukket Betong, kN 8,8/5,7 Skjærlast usprukket betong, kN 12,3/10,9 Uttrekksverdi Sprukket betong, kN 5,7/3,1 Skjærlast sprukket betong, kN 12,3/10,9 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 13 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103151 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 8X140/75/90 ETA EAN 4061245074702	Last ned bilde Artikkelark Del via e-post
▼	9658071744	10x60	10	5	60	65	25
Installasjonsparametere	Artnr 9658071744 Dimensjon 10x60 Bor Ø, mm 10 Maks montasje, tfix, mm 5 Lengde, L, mm 60 Min. boredybde, h1, mm 65 Min. montasjedybde, hnom, mm 55 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 6,5 Skjærlast usprukket betong, kN 18,2 Uttrekksverdi Sprukket betong, kN 3,6 Skjærlast sprukket betong, kN 13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103130 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X60/5 ETA EAN 4061245074719	Last ned bilde Artikkelark Del via e-post
▼	9658071750	10x70	10	15	70	65	25
Installasjonsparametere	Artnr 9658071750 Dimensjon 10x70 Bor Ø, mm 10 Maks montasje, tfix, mm 15 Lengde, L, mm 70 Min. boredybde, h1, mm 65 Min. montasjedybde, hnom, mm 55 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 6,5 Skjærlast usprukket betong, kN 18,2 Uttrekksverdi Sprukket betong, kN 3,6 Skjærlast sprukket betong, kN 13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103131 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X70/15 ETA EAN 4061245074726	Last ned bilde Artikkelark Del via e-post
▼	9658071756	10x80	10	25	80	65	25
Installasjonsparametere	Artnr 9658071756 Dimensjon 10x80 Bor Ø, mm 10 Maks montasje, tfix, mm 25 Lengde, L, mm 80 Min. boredybde, h1, mm 65 Min. montasjedybde, hnom, mm 55 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 6,5 Skjærlast usprukket betong, kN 18,2 Uttrekksverdi Sprukket betong, kN 3,6 Skjærlast sprukket betong, kN 13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103139 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X80/25 ETA EAN 4061245074795	Last ned bilde Artikkelark Del via e-post
▼	9658071762	10x90	10	5/35	90	95/65	25
Installasjonsparametere	Artnr 9658071762 Dimensjon 10x90 Bor Ø, mm 10 Maks montasje, tfix, mm 5/35 Lengde, L, mm 90 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 13,1/6,5 Skjærlast usprukket betong, kN 20,1/18,2 Uttrekksverdi Sprukket betong, kN 9,0/3,6 Skjærlast sprukket betong, kN 20,1/13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103140 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X90/5/35 ETA EAN 4061245074733	Last ned bilde Artikkelark Del via e-post
▼	9658071765	10x100	10	15/45	100	95/65	25
Installasjonsparametere	Artnr 9658071765 Dimensjon 10x100 Bor Ø, mm 10 Maks montasje, tfix, mm 15/45 Lengde, L, mm 100 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 13,1/6,5 Skjærlast usprukket betong, kN 20,1/18,2 Uttrekksverdi Sprukket betong, kN 9,0/3,6 Skjærlast sprukket betong, kN 20,1/13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103141 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X100/15/45 ETA EAN 4061245074740	Last ned bilde Artikkelark Del via e-post
▼	9658071771	10x120	10	35/65	120	95/65	25
Installasjonsparametere	Artnr 9658071771 Dimensjon 10x120 Bor Ø, mm 10 Maks montasje, tfix, mm 35/65 Lengde, L, mm 120 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 13,1/6,5 Skjærlast usprukket betong, kN 20,1/18,2 Uttrekksverdi Sprukket betong, kN 9,0/3,6 Skjærlast sprukket betong, kN 20,1/13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103142 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X120/35/65 ETA EAN 4061245074757	Last ned bilde Artikkelark Del via e-post
▼	9658071777	10x140	10	55/85	140	95/65	25
Installasjonsparametere	Artnr 9658071777 Dimensjon 10x140 Bor Ø, mm 10 Maks montasje, tfix, mm 55/85 Lengde, L, mm 140 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 13,1/6,5 Skjærlast usprukket betong, kN 20,1/18,2 Uttrekksverdi Sprukket betong, kN 9,0/3,6 Skjærlast sprukket betong, kN 20,1/13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103143 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X140/55/85 ETA EAN 4061245074764	Last ned bilde Artikkelark Del via e-post
▼	9658071783	10x160	10	75/105	160	95/65	25
Installasjonsparametere	Artnr 9658071783 Dimensjon 10x160 Bor Ø, mm 10 Maks montasje, tfix, mm 75/105 Lengde, L, mm 160 Min. boredybde, h1, mm 95/65 Min. montasjedybde, hnom, mm 85/55 Min. materialtykkelse, hmin, mm 130/100 Avstandshull Ø, df, mm 13-14 Flens Ø, mm 20,2 Tiltrekningsmoment, Tinst, Nm 85 Uttrekksverdi usprukket Betong, kN 13,1/6,5 Skjærlast usprukket betong, kN 20,1/18,2 Uttrekksverdi Sprukket betong, kN 9,0/3,6 Skjærlast sprukket betong, kN 20,1/13,6 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 15 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103144 Antall 25 Betegnelse BETONGSKRUE JC2 Plus KB HEX 10X160/75/105 ETA EAN 4061245074771	Last ned bilde Artikkelark Del via e-post
▼	9658071785	14x75	14	10	75	75	20
Installasjonsparametere	Artnr 9658071785 Dimensjon 14x75 Bor Ø, mm 14 Maks montasje, tfix, mm 10 Lengde, L, mm 75 Min. boredybde, h1, mm 75 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 17-18 Flens Ø, mm 28,0 Tiltrekningsmoment, Tinst, Nm 100 Uttrekksverdi usprukket Betong, kN 7,1 Skjærlast usprukket betong, kN 26,8 Uttrekksverdi Sprukket betong, kN 4,0 Skjærlast sprukket betong, kN 18,7 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 21 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103132 Antall 20 Betegnelse BETONGSKRUE JC2 Plus KB HEX 14X75/10 SW21 ETA EAN 4061245074900	Last ned bilde Artikkelark Del via e-post
▼	9658071811	14x100	14	35	100	75	10
Installasjonsparametere	Artnr 9658071811 Dimensjon 14x100 Bor Ø, mm 14 Maks montasje, tfix, mm 35 Lengde, L, mm 100 Min. boredybde, h1, mm 75 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 17-18 Flens Ø, mm 28,0 Tiltrekningsmoment, Tinst, Nm 100 Uttrekksverdi usprukket Betong, kN 7,1 Skjærlast usprukket betong, kN 26,8 Uttrekksverdi Sprukket betong, kN 4,0 Skjærlast sprukket betong, kN 18,7 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 21 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103134 Antall 10 Betegnelse BETONGSKRUE JC2 Plus KB HEX 14X100/35 SW21 ETA EAN 4061245074917	Last ned bilde Artikkelark Del via e-post
▼	9658071826	14x130	14	15/65	130	125/75	10
Installasjonsparametere	Artnr 9658071826 Dimensjon 14x130 Bor Ø, mm 14 Maks montasje, tfix, mm 15/65 Lengde, L, mm 130 Min. boredybde, h1, mm 125/75 Min. montasjedybde, hnom, mm 115/65 Min. materialtykkelse, hmin, mm 150/120 Avstandshull Ø, df, mm 17-18 Flens Ø, mm 28,0 Tiltrekningsmoment, Tinst, Nm 100 Uttrekksverdi usprukket Betong, kN 20,0/7,1 Skjærlast usprukket betong, kN 37,1/26,8 Uttrekksverdi Sprukket betong, kN 14,3/4,0 Skjærlast sprukket betong, kN 37,1/18,7 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 21 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103136 Antall 10 Betegnelse BETONGSKRUE JC2 Plus KB HEX 14X130/15/65 SW21 ETA EAN 4061245074924	Last ned bilde Artikkelark Del via e-post
▼	9658071839	14x150	14	35/85	150	125/75	10
Installasjonsparametere	Artnr 9658071839 Dimensjon 14x150 Bor Ø, mm 14 Maks montasje, tfix, mm 35/85 Lengde, L, mm 150 Min. boredybde, h1, mm 125/75 Min. montasjedybde, hnom, mm 115/65 Min. materialtykkelse, hmin, mm 150/120 Avstandshull Ø, df, mm 17-18 Flens Ø, mm 28,0 Tiltrekningsmoment, Tinst, Nm 100 Uttrekksverdi usprukket Betong, kN 20,0/7,1 Skjærlast usprukket betong, kN 37,1/26,8 Uttrekksverdi Sprukket betong, kN 14,3/4,0 Skjærlast sprukket betong, kN 37,1/18,7 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 21 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103138 Antall 10 Betegnelse BETONGSKRUE JC2 Plus KB HEX 14X150/35/85 SW21 ETA EAN 4061245074931	Last ned bilde Artikkelark Del via e-post
▼	9658071791	14x80	14	15	80	75	10
Installasjonsparametere	Artnr 9658071791 Dimensjon 14x80 Bor Ø, mm 14 Maks montasje, tfix, mm 15 Lengde, L, mm 80 Min. boredybde, h1, mm 75 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 17-18 Flens Ø, mm 28,0 Tiltrekningsmoment, Tinst, Nm 100 Uttrekksverdi usprukket Betong, kN 7,1 Skjærlast usprukket betong, kN 26,8 Uttrekksverdi Sprukket betong, kN 4,0 Skjærlast sprukket betong, kN 18,7 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 24 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103133 Antall 10 Betegnelse BETONGSKRUE JC2 Plus KB HEX 14X80/15 SW24 ETA EAN 4061245076003	Last ned bilde Artikkelark Del via e-post
▼	9658071817	14x110	14	45	110	75	10
Installasjonsparametere	Artnr 9658071817 Dimensjon 14x110 Bor Ø, mm 14 Maks montasje, tfix, mm 45 Lengde, L, mm 110 Min. boredybde, h1, mm 75 Min. montasjedybde, hnom, mm 65 Min. materialtykkelse, hmin, mm 120 Avstandshull Ø, df, mm 17-18 Flens Ø, mm 28,0 Tiltrekningsmoment, Tinst, Nm 100 Uttrekksverdi usprukket Betong, kN 7,1 Skjærlast usprukket betong, kN 26,8 Uttrekksverdi Sprukket betong, kN 4,0 Skjærlast sprukket betong, kN 18,7 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 24 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103135 Antall 10 Betegnelse BETONGSKRUE JC2 Plus KB HEX 14X110/45 SW24 ETA EAN 4061245076010	Last ned bilde Artikkelark Del via e-post
▼	9658071827	14x130	14	15/65	130	125/75	10
Installasjonsparametere	Artnr 9658071827 Dimensjon 14x130 Bor Ø, mm 14 Maks montasje, tfix, mm 15/65 Lengde, L, mm 130 Min. boredybde, h1, mm 125/75 Min. montasjedybde, hnom, mm 115/65 Min. materialtykkelse, hmin, mm 150/120 Avstandshull Ø, df, mm 17-18 Flens Ø, mm 28,0 Tiltrekningsmoment, Tinst, Nm 100 Uttrekksverdi usprukket Betong, kN 20,0/7,1 Skjærlast usprukket betong, kN 37,1/26,8 Uttrekksverdi Sprukket betong, kN 14,3/4,0 Skjærlast sprukket betong, kN 37,1/18,7 ETA/DoP EJOT 4-015-210020-2021, ETA-21/0020 SW/Bitsspor SW 24 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket NOBB Nr 60103137 Antall 10 Betegnelse BETONGSKRUE JC2 Plus KB HEX 14X130/15/65 SW24 ETA EAN 4061245076027	Last ned bilde Artikkelark Del via e-post
