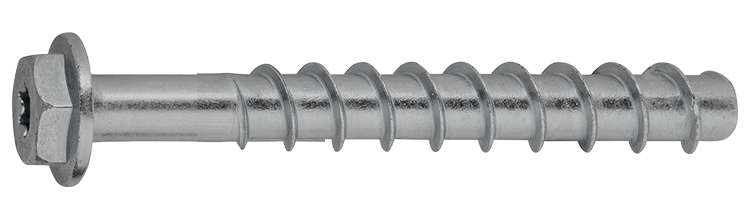

Betongskrue JC2-KB UTV

ETA-vurdert, FZV

Selvgjengende og godkjent betongskrue for gjennomstikksmontasje. Rask og enkel montering i sprukket og usprukket betong, tegl og kalksandstein.Ingen ekspansjonskrefter som gjør at minimal kantavstand kreves.

ETA-vurdert Option 1. Betongskruen JC2-ST UTV C3 er rask og enkel og montere i sprukket og usprukket betong, ETA-vurdert Option 1. JC2-ST tåler store belastninger selv når kantavstand og innbyrdes avstander er små. Den er demonterbar og kan gjenbrukes, derfor egner den seg godt til midlertidige innfestninger. Betongskruen skrus ned i borhullet gjennom detaljen som skal festes, og lager gjenger i betongen. Egnet for innfestning av braketter og takprofiler m.m. direkte mot betong.

Materiale: Stål

Overflatebehandling: Zink/Nikkel

Miljø: For utendørs bruk

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Bruksområde

Eksempler på bruksområder er stillasinnfestning, midlertidige innfestninger, seter, hyller, kabelstiger, rekkverk eller lister

Dokument

EJOT 4-008-170835-2019/2

EJOT 4-002-180221-2020

ETA-17/0835

ETA-18/0221

Produktinformasjon

Betongskrue JC2-KB UTV.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	9658071404	6x35	6	1	35	40	100
Installasjonsparametere	Artnr 9658071404 Dimensjon 6x35 Bor Ø, mm 6 Maks montasje, tfix, mm 1 Lengde, L, mm 35 Min. boredybde, h1, mm 40 Min. montasjedybde, hnom, mm 30 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Flens Ø, mm 16,5 Tiltrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 1,4 Skjærlast usprukket betong, kN 4,3 Uttrekksverdi Sprukket betong, kN 1,4 Skjærlast sprukket betong, kN 3,1 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 SW/Bitsspor SW 13/T30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103027 Antall 100 Betegnelse Betongskrue JC2-KB HEX 6X35/1 UTV ETA EAN 4061245075631	Last ned bilde Artikkelark Del via e-post
▼	9658071405	6x45	6	5/10	45	50	100
Installasjonsparametere	Artnr 9658071405 Dimensjon 6x45 Bor Ø, mm 6 Maks montasje, tfix, mm 5/10 Lengde, L, mm 45 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40/35 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Flens Ø, mm 16,5 Tiltrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 1,7/1,4 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 1,7/1,4 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 SW/Bitsspor SW 13/T30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103028 Antall 100 Betegnelse Betongskrue JC2-KB HEX 6x45/5/10 UTV ETA EAN 7319610066591	Last ned bilde Artikkelark Del via e-post
▼	9658071407	6x50	6	10/15	50	50	100
Installasjonsparametere	Artnr 9658071407 Dimensjon 6x50 Bor Ø, mm 6 Maks montasje, tfix, mm 10/15 Lengde, L, mm 50 Min. boredybde, h1, mm 50 Min. montasjedybde, hnom, mm 40/35 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Flens Ø, mm 16,5 Tiltrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 1,7/1,4 Skjærlast usprukket betong, kN 5,4/5,4 Uttrekksverdi Sprukket betong, kN 1,7/1,4 Skjærlast sprukket betong, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 SW/Bitsspor SW 13/T30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103029 Antall 100 Betegnelse Betongskrue JC2-KB HEX 6x50/10/15 UTV ETA EAN 7319610066607	Last ned bilde Artikkelark Del via e-post
▼	9658071409	6x60	6	5/20	60	65/50	100
Installasjonsparametere	Artnr 9658071409 Dimensjon 6x60 Bor Ø, mm 6 Maks montasje, tfix, mm 5/20 Lengde, L, mm 60 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Flens Ø, mm 16,5 Tiltrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5/1,7 Skjærlast usprukket betong, kN 5,6/5,4 Uttrekksverdi Sprukket betong, kN 2,1/1,7 Skjærlast sprukket betong, kN 4,5/5,4 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 SW/Bitsspor SW 13/T30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103030 Antall 100 Betegnelse Betongskrue JC2-KB HEX 6x60/5/20 UTV ETA EAN 7319610066614	Last ned bilde Artikkelark Del via e-post
▼	9658071413	6x80	6	25/40	80	65/50	75
Installasjonsparametere	Artnr 9658071413 Dimensjon 6x80 Bor Ø, mm 6 Maks montasje, tfix, mm 25/40 Lengde, L, mm 80 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Flens Ø, mm 16,5 Tiltrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5/1,7 Skjærlast usprukket betong, kN 5,6/5,4 Uttrekksverdi Sprukket betong, kN 2,1/1,7 Skjærlast sprukket betong, kN 4,5/5,4 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 SW/Bitsspor SW 13/T30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103032 Antall 75 Betegnelse Betongskrue JC2-KB HEX 6x80/25/40 UTV ETA EAN 7319610066621	Last ned bilde Artikkelark Del via e-post
▼	9658071411	6x70	6	15/30	70	65/50	100
Installasjonsparametere	Artnr 9658071411 Dimensjon 6x70 Bor Ø, mm 6 Maks montasje, tfix, mm 15/30 Lengde, L, mm 70 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Flens Ø, mm 16,5 Tiltrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5/1,7 Skjærlast usprukket betong, kN 5,6/5,4 Uttrekksverdi Sprukket betong, kN 2,1/1,7 Skjærlast sprukket betong, kN 4,5/5,4 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 SW/Bitsspor SW 13/T30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103031 Antall 100 Betegnelse Betongskrue JC2-KB HEX 6X70/15/30 UTV ETA EAN 4061245075648	Last ned bilde Artikkelark Del via e-post
▼	9658071417	6x100	6	45/60	100	65/50	50
Installasjonsparametere	Artnr 9658071417 Dimensjon 6x100 Bor Ø, mm 6 Maks montasje, tfix, mm 45/60 Lengde, L, mm 100 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Flens Ø, mm 16,5 Tiltrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5/1,7 Skjærlast usprukket betong, kN 5,6/5,4 Uttrekksverdi Sprukket betong, kN 2,1/1,7 Skjærlast sprukket betong, kN 4,5/5,4 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 SW/Bitsspor SW 13/T30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103033 Antall 50 Betegnelse Betongskrue JC2-KB HEX 6x100/45/60 UTV ETA EAN 7319610066638	Last ned bilde Artikkelark Del via e-post
▼	9658071419	6x120	6	65/80	120	65/50	50
Installasjonsparametere	Artnr 9658071419 Dimensjon 6x120 Bor Ø, mm 6 Maks montasje, tfix, mm 65/80 Lengde, L, mm 120 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Flens Ø, mm 16,5 Tiltrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5/1,7 Skjærlast usprukket betong, kN 5,6/5,4 Uttrekksverdi Sprukket betong, kN Skjærlast sprukket betong, kN 4,5/5,4 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 SW/Bitsspor SW 13/T30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel Antall 50 Betegnelse Betongskrue JC2-KB HEX 6x120/65/80 UTV ETA EAN 7319610076125	Last ned bilde Artikkelark Del via e-post
▼	9658071421	6x140	6	85/100	140	65/50	50
Installasjonsparametere	Artnr 9658071421 Dimensjon 6x140 Bor Ø, mm 6 Maks montasje, tfix, mm 85/100 Lengde, L, mm 140 Min. boredybde, h1, mm 65/50 Min. montasjedybde, hnom, mm 55/40 Min. materialtykkelse, hmin, mm 100 Avstandshull Ø, df, mm 9 Flens Ø, mm 16,5 Tiltrekningsmoment, Tinst, Nm 14 Uttrekksverdi usprukket Betong, kN 4,5/1,7 Skjærlast usprukket betong, kN 5,6/5,4 Uttrekksverdi Sprukket betong, kN 2,1/1,7 Skjærlast sprukket betong, kN 4,5/5,4 ETA/DoP DOP 4-040-160945-2023/01, ETA-16/0945, DOP 4-039-171009-2023/01, ETA-17/1009 SW/Bitsspor SW 13/T30 Material Stål Korrosjonsklasse C3 Overflatebehandling Zink/Nikkel NOBB Nr 60103034 Antall 50 Betegnelse Betongskrue JC2-KB HEX 6X140/85/100 UTV ETA EAN 4061245075679	Last ned bilde Artikkelark Del via e-post
