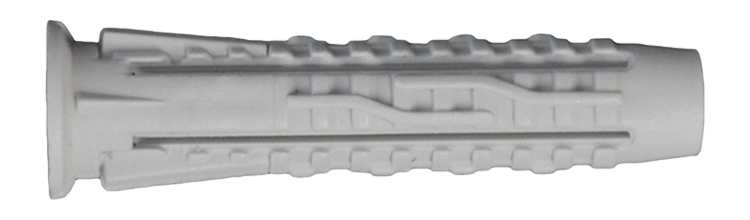

Universalplugg X4

Ekstremt god uttrekksverdi

Universalplugg som ekspanderer i alle retninger. For montasje i betong, tegl, hulltegl, lettbetong, Leca og platemateriell.

EJOT X4 er egnet for forhåndsmontering når maksimale belastningsverdier skal oppnås. Kombinasjonen av 4-veis ekspansjon og materialets friksjon gir denne pluggen førsteklasses montering. Pluggens funksjon gir store fordeler ved bruk i betong, tegl, hulltegl, lettbetong og platematerialer for maksimal belastning. Egnet for tre- og sponplateskruer.

Materiale: Polyamid

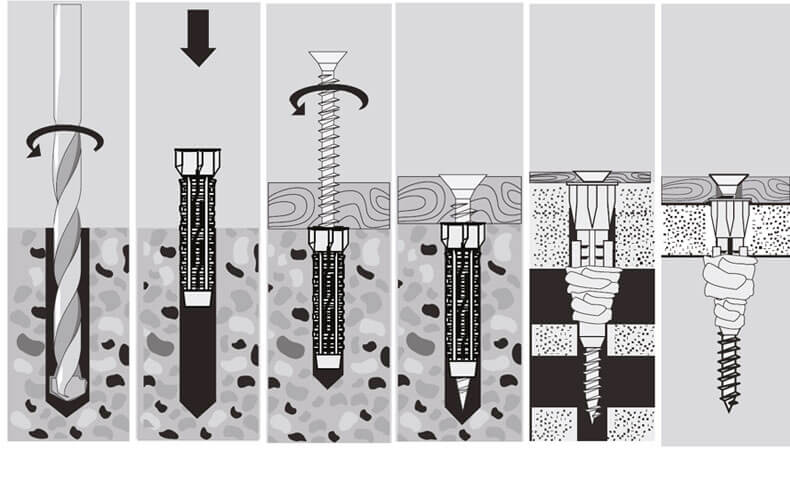

Monteringsanvisning

1) Bor hull som anvist og skyv inn pluggen 2) Monteres med skrue tilpasset pluggen 3) Sikker og oversiktlig montasje

Dokument

Produktinformasjon

Universalplugg X4.pdf

	Art. nr	Dimensjon	Anb. uttrekksverdi Gips 12,5 mm, kN	Bor Ø, mm	Lengde, L, mm	Skrue Ø, mm	Antall
▼	920705	6x30	0,15	6	30	4,0-5,0	100

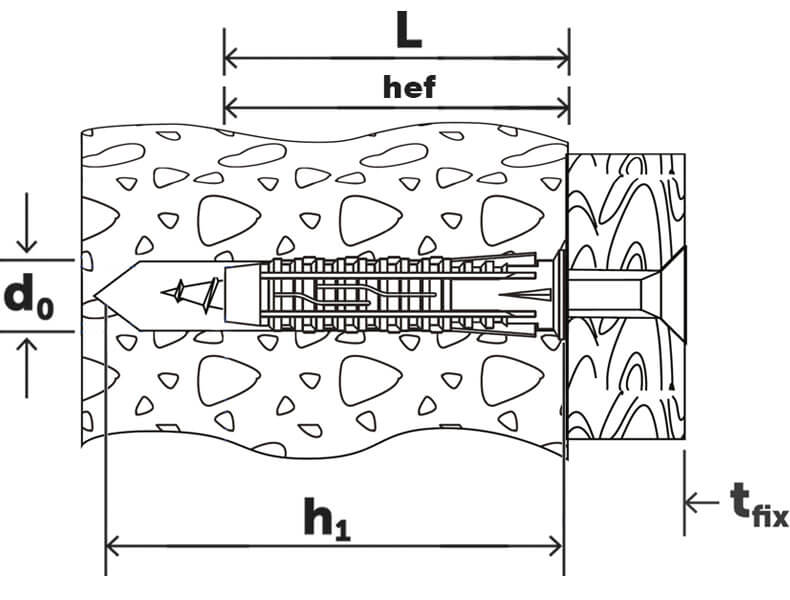

Installasjonsparametere	Artnr 920705 Dimensjon 6x30 Anb. uttrekksverdi Gips 12,5 mm, kN 0,15 Bor Ø, mm 6 Lengde, L, mm 30 Skrue Ø, mm 4,0-5,0 Min. boredybde, h1, mm 40 Effektiv monteringsdybde, hef, mm 30 Anb. uttrekksverdi Betong C20/25, kN 0,78 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 0,40 Anb. uttrekksverdi Standard 13, kN 0,15 Anb. uttrekksverdi Tegl, kN 0,58 Anb. uttrekksverdi Kalksten, kN 0,59 Material Polyamid NOBB Nr 60103507 Antall 100 Betegnelse Universalplugg EJOT X4 6X30 EAN 7319610063590	Last ned bilde Artikkelark Del via e-post
▼	920704	5x25	0,12	5	25	3,0-4,0	100
Installasjonsparametere	Artnr 920704 Dimensjon 5x25 Anb. uttrekksverdi Gips 12,5 mm, kN 0,12 Bor Ø, mm 5 Lengde, L, mm 25 Skrue Ø, mm 3,0-4,0 Min. boredybde, h1, mm 35 Effektiv monteringsdybde, hef, mm 25 Anb. uttrekksverdi Betong C20/25, kN 0,73 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 0,21 Anb. uttrekksverdi Standard 13, kN 0,12 Anb. uttrekksverdi Tegl, kN 0,30 Anb. uttrekksverdi Kalksten, kN 0,44 Material Polyamid NOBB Nr 60103506 Antall 100 Betegnelse Universalplugg EJOT X4 5X25 EAN 7319610063583	Last ned bilde Artikkelark Del via e-post
▼	920706	8x40	0,15	8	40	4,5-6,0	100
Installasjonsparametere	Artnr 920706 Dimensjon 8x40 Anb. uttrekksverdi Gips 12,5 mm, kN 0,15 Bor Ø, mm 8 Lengde, L, mm 40 Skrue Ø, mm 4,5-6,0 Min. boredybde, h1, mm 50 Effektiv monteringsdybde, hef, mm 40 Anb. uttrekksverdi Betong C20/25, kN 1,46 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 0,43 Anb. uttrekksverdi Standard 13, kN 0,15 Anb. uttrekksverdi Tegl, kN 1,12 Anb. uttrekksverdi Kalksten, kN 1,22 Material Polyamid NOBB Nr 60103508 Antall 100 Betegnelse Universalplugg EJOT X4 8X40 EAN 7319610063606	Last ned bilde Artikkelark Del via e-post
▼	920707	10x50	0,15	10	50	6,0-8,0	50
Installasjonsparametere	Artnr 920707 Dimensjon 10x50 Anb. uttrekksverdi Gips 12,5 mm, kN 0,15 Bor Ø, mm 10 Lengde, L, mm 50 Skrue Ø, mm 6,0-8,0 Min. boredybde, h1, mm 70 Effektiv monteringsdybde, hef, mm 50 Anb. uttrekksverdi Betong C20/25, kN 2,64 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 0,55 Anb. uttrekksverdi Standard 13, kN 0,15 Anb. uttrekksverdi Tegl, kN 1,19 Anb. uttrekksverdi Kalksten, kN 1,28 Material Polyamid NOBB Nr 60103509 Antall 50 Betegnelse Universalplugg EJOT X4 10X50 EAN 7319610063613	Last ned bilde Artikkelark Del via e-post
▼	920708	12x60	-	12	60	8,0-10,0	25
Installasjonsparametere	Artnr 920708 Dimensjon 12x60 Anb. uttrekksverdi Gips 12,5 mm, kN - Bor Ø, mm 12 Lengde, L, mm 60 Skrue Ø, mm 8,0-10,0 Min. boredybde, h1, mm 80 Effektiv monteringsdybde, hef, mm 60 Anb. uttrekksverdi Betong C20/25, kN 3,53 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 0,99 Anb. uttrekksverdi Standard 13, kN 0,00 Anb. uttrekksverdi Tegl, kN 1,55 Anb. uttrekksverdi Kalksten, kN 1,90 Material Polyamid NOBB Nr 60103510 Antall 25 Betegnelse Universalplugg EJOT X4 12X60 EAN 7319610063620	Last ned bilde Artikkelark Del via e-post
▼	920709	14x70	-	14	70	10,0-12,0	20
Installasjonsparametere	Artnr 920709 Dimensjon 14x70 Anb. uttrekksverdi Gips 12,5 mm, kN - Bor Ø, mm 14 Lengde, L, mm 70 Skrue Ø, mm 10,0-12,0 Min. boredybde, h1, mm 90 Effektiv monteringsdybde, hef, mm 70 Anb. uttrekksverdi Betong C20/25, kN 4,52 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,35 Anb. uttrekksverdi Standard 13, kN 0,00 Anb. uttrekksverdi Tegl, kN 2,68 Anb. uttrekksverdi Kalksten, kN 0,00 Material Polyamid NOBB Nr 60103505 Antall 20 Betegnelse Universalplugg EJOT X4 14X70 EAN 7319610063637	Last ned bilde Artikkelark Del via e-post
