Isohylse DMH-E

DMH rustfri for isolasjon mot betong.

DMH for myk og hard isolasjon i ventilerte fasader

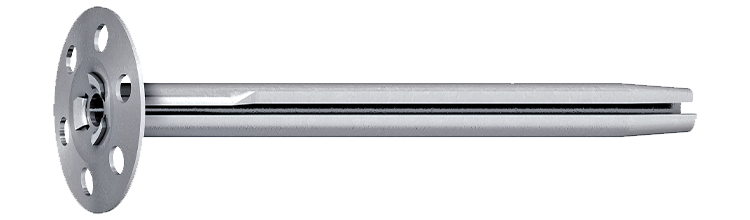

Isoholder DMH i rustfritt stål A2 brukes til innfestning av myk og hard isolasjon til ventilerte fasader i betong. For myk isolasjon som stein- eller mineralull må platediameteren være minst 80mm DMH kombineres da med tilhørende metallskive DMT E. Brannkrav klasse A1: EN 13501-1: 2010-01

Materiale: Rustfritt stål A2

Miljø: For utendørs bruk

Dokument

EPD-fastening-systems-for-etics

Test-certificate-dmh-dmt

Produktinformasjon

Isohylse DMH-E.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	Isolasjonstykkelse, mm	Hode Ø, dk, mm	Antall
▼	9700030302	8x80	8	80,0	40	35,0	250
Installasjonsparametere	Artnr 9700030302 Dimensjon 8x80 Bor Ø, mm 8 Lengde, L, mm 80,0 Isolasjonstykkelse, mm 40 Hode Ø, dk, mm 35,0 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Aksial avstand, mm 160 Min. kantavstand, Cmin, mm 80 Uttrekksverdi Betong C20/25, kN 0,20 Skjærlast Betong C20/25, kN 0,25 Uttrekksverdi Kalkstein, kN 0,20 Skjærlast solid kalkstein, kN 0,25 Uttrekksverdi Tegl, kN 0,20 Skjærlast Tegl, kN 0,25 Uttrekksverdi Hullstein, kN 0,05 Skjærlast Hullstein, kN 0,1 Material Rustfritt stål A2 Korrosjonsklasse C4 Antall 250 Betegnelse Isohylse DMH-8x80 E EAN 4039161006077	Last ned bilde Artikkelark Del via e-post
▼	9700033603	8x110	8	110,0	70	35,0	250
Installasjonsparametere	Artnr 9700033603 Dimensjon 8x110 Bor Ø, mm 8 Lengde, L, mm 110,0 Isolasjonstykkelse, mm 70 Hode Ø, dk, mm 35,0 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Aksial avstand, mm 160 Min. kantavstand, Cmin, mm 80 Uttrekksverdi Betong C20/25, kN 0,20 Skjærlast Betong C20/25, kN 0,25 Uttrekksverdi Kalkstein, kN 0,20 Skjærlast solid kalkstein, kN 0,25 Uttrekksverdi Tegl, kN 0,20 Skjærlast Tegl, kN 0,25 Uttrekksverdi Hullstein, kN 0,05 Skjærlast Hullstein, kN 0,1 Material Rustfritt stål A2 Korrosjonsklasse C4 Antall 250 Betegnelse Isohylse DMH-8x110 E EAN 4039161006084	Last ned bilde Artikkelark Del via e-post
▼	9700036904	8x140	8	140,0	100	35,0	250
Installasjonsparametere	Artnr 9700036904 Dimensjon 8x140 Bor Ø, mm 8 Lengde, L, mm 140,0 Isolasjonstykkelse, mm 100 Hode Ø, dk, mm 35,0 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Aksial avstand, mm 160 Min. kantavstand, Cmin, mm 80 Uttrekksverdi Betong C20/25, kN 0,20 Skjærlast Betong C20/25, kN 0,25 Uttrekksverdi Kalkstein, kN 0,20 Skjærlast solid kalkstein, kN 0,25 Uttrekksverdi Tegl, kN 0,20 Skjærlast Tegl, kN 0,25 Uttrekksverdi Hullstein, kN 0,05 Skjærlast Hullstein, kN 0,1 Material Rustfritt stål A2 Korrosjonsklasse C4 Antall 250 Betegnelse Isohylse DMH-8x140 E EAN 4039161006091	Last ned bilde Artikkelark Del via e-post
▼	9700035912	8x170	8	170,0	130	35,0	250
Installasjonsparametere	Artnr 9700035912 Dimensjon 8x170 Bor Ø, mm 8 Lengde, L, mm 170,0 Isolasjonstykkelse, mm 130 Hode Ø, dk, mm 35,0 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Aksial avstand, mm 160 Min. kantavstand, Cmin, mm 80 Uttrekksverdi Betong C20/25, kN 0,20 Skjærlast Betong C20/25, kN 0,25 Uttrekksverdi Kalkstein, kN 0,20 Skjærlast solid kalkstein, kN 0,25 Uttrekksverdi Tegl, kN 0,20 Skjærlast Tegl, kN 0,25 Uttrekksverdi Hullstein, kN 0,05 Skjærlast Hullstein, kN 0,1 Material Rustfritt stål A2 Korrosjonsklasse C4 Antall 250 Betegnelse Isohylse DMH-8x170 E EAN 4039161006107	Last ned bilde Artikkelark Del via e-post
▼	9700035215	8x200	8	200,0	160	35,0	250
Installasjonsparametere	Artnr 9700035215 Dimensjon 8x200 Bor Ø, mm 8 Lengde, L, mm 200,0 Isolasjonstykkelse, mm 160 Hode Ø, dk, mm 35,0 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Aksial avstand, mm 160 Min. kantavstand, Cmin, mm 80 Uttrekksverdi Betong C20/25, kN 0,20 Skjærlast Betong C20/25, kN 0,25 Uttrekksverdi Kalkstein, kN 0,20 Skjærlast solid kalkstein, kN 0,25 Uttrekksverdi Tegl, kN 0,20 Skjærlast Tegl, kN 0,25 Uttrekksverdi Hullstein, kN 0,05 Skjærlast Hullstein, kN 0,1 Material Rustfritt stål A2 Korrosjonsklasse C4 Antall 250 Betegnelse Isohylse DMH-8x200 E EAN 4039161006114	Last ned bilde Artikkelark Del via e-post
▼	9700035520	8x250	8	250,0	210	35,0	200
Installasjonsparametere	Artnr 9700035520 Dimensjon 8x250 Bor Ø, mm 8 Lengde, L, mm 250,0 Isolasjonstykkelse, mm 210 Hode Ø, dk, mm 35,0 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Aksial avstand, mm 160 Min. kantavstand, Cmin, mm 80 Uttrekksverdi Betong C20/25, kN 0,20 Skjærlast Betong C20/25, kN 0,25 Uttrekksverdi Kalkstein, kN 0,20 Skjærlast solid kalkstein, kN 0,25 Uttrekksverdi Tegl, kN 0,20 Skjærlast Tegl, kN 0,25 Uttrekksverdi Hullstein, kN 0,05 Skjærlast Hullstein, kN 0,1 Material Rustfritt stål A2 Korrosjonsklasse C4 Antall 200 Betegnelse Isohylse DMH-8x250 E EAN 4039161006121	Last ned bilde Artikkelark Del via e-post
▼	9700035300	8x300	8	300,0	260	35,0	200
Installasjonsparametere	Artnr 9700035300 Dimensjon 8x300 Bor Ø, mm 8 Lengde, L, mm 300,0 Isolasjonstykkelse, mm 260 Hode Ø, dk, mm 35,0 Min. boredybde, h1, mm 60 Min. montasjedybde, hnom, mm 40 Min. materialtykkelse, hmin, mm 100 Aksial avstand, mm 160 Min. kantavstand, Cmin, mm 80 Uttrekksverdi Betong C20/25, kN 0,20 Skjærlast Betong C20/25, kN 0,25 Uttrekksverdi Kalkstein, kN 0,20 Skjærlast solid kalkstein, kN 0,25 Uttrekksverdi Tegl, kN 0,20 Skjærlast Tegl, kN 0,25 Uttrekksverdi Hullstein, kN 0,05 Skjærlast Hullstein, kN 0,1 Material Rustfritt stål A2 Korrosjonsklasse C4 Antall 200 Betegnelse Isohylse DMH-8x300 E EAN 4039161012573	Last ned bilde Artikkelark Del via e-post
