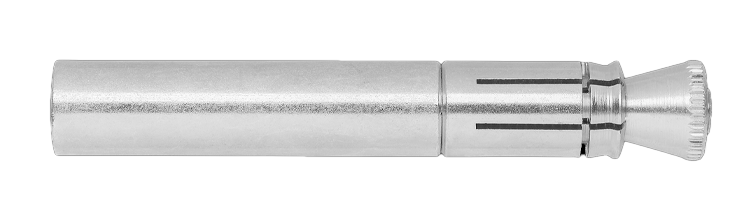

Hakeanker BLS C1, Liebig

For kraftverk, rekkverk, maskiner

Unikt automatisk selvunderskjærende hakanker for tung forhåndsinstallert montering

Unikt automatisk selvunderskjærende hakanker for tung gjennomstikksmontasje. Den enkleste, raskeste og sterkeste løsningen på markedet. Økonomisk: Ingen spesialbor eller montasjeverktøy. Minimale ekspansjonskrefter tillater små inbyrdes- og kantavstander. A4 for innendørs, utendørs og industriell bruk.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For innendørs bruk

Monteringsanvisning

Bor med spesifisert bor, børst og blås til hullet er helt rent for borestøv. Sett inn sikkerhetsankeret og monter med en momentnøkkel og trekk til med angitt tiltrekkingsmoment.

Dokument

Produktinformasjon

Hakeanker BLS C1, Liebig.pdf

	Art. nr	Bor Ø, mm	Diameter, mm	Lengde, L, mm	Min. montasjedybde, hnom, mm	Min. boredybde, h1, mm	Antall
▼	9650814080	14	M8	95,0	93	100	25
Installasjonsparametere	Artnr 9650814080 Bor Ø, mm 14 Diameter, mm M8 Lengde, L, mm 95,0 Min. montasjedybde, hnom, mm 93 Min. boredybde, h1, mm 100 Innskruingsdybde, f, mm 12-23 Avstandshull Ø, df, mm 10 Tiltrekningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 80 Uttrekksverdi Betong C20/25, kN 13,90 Skjærlast Betong C20/25, kN 8,60 Uttrekksverdi Sprukket betong, kN 7,60 Skjærlast sprukket betong, kN 8,6 SW/Bitsspor SW 8 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket Antall 25 Betegnelse ILS M8-14/80 SUPERPLUS EAN 4061245001128	Last ned bilde Artikkelark Del via e-post
