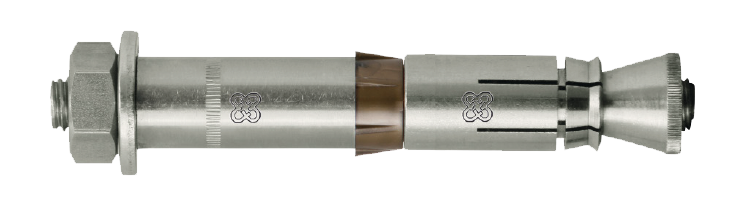

Hakeanker BLS C5, Liebig

ETA-vurdert, pinneskrue, rustfritt stål A4

Unikt automatisk selvunderskjærende hakanker for tung forhåndsinstallert montering

Unikt automatisk selvunderskjærende hakanker for tung gjennomstikksmontasje. Den enkleste, raskeste og sterkeste løsningen på markedet. Økonomisk: Ingen spesialbor eller montasjeverktøy. Minimale ekspansjonskrefter tillater små inbyrdes- og kantavstander. A4 for innendørs, utendørs og industriell bruk.

Materiale: Syrefast stål A4

Miljø: For utendørs bruk

Monteringsanvisning

Bor med spesifisert bor, børst og blås til hullet er helt rent for borestøv. Sett inn sikkerhetsankeret og monter med en momentnøkkel og trekk til med angitt tiltrekkingsmoment.

Dokument

EJOT 4-010-010011-2020/1

ETA-01/0011

Produktinformasjon

Hakeanker BLS C5, Liebig.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Diameter, mm	Gjenge	Lengde, L, mm	Antall
▼	9654404015	8x82	14	M8	M8	82,0	25

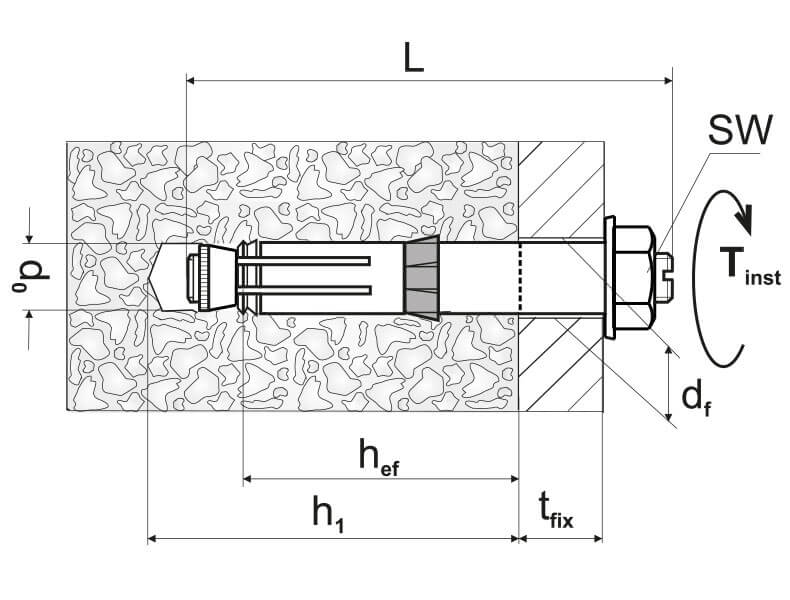

Installasjonsparametere	Artnr 9654404015 Dimensjon 8x82 Bor Ø, mm 14 Diameter, mm M8 Gjenge M8 Lengde, L, mm 82,0 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 60 Tiltrekningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 40 Avstandshull Ø, df, mm 16 Uttrekksverdi Betong C20/25, kN 6,10 Skjærlast Betong C20/25, kN 6,10 Uttrekksverdi Sprukket betong, kN 4,30 Skjærlast sprukket betong, kN 4,3 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 16 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 25 Betegnelse BLS M8-14/40/15 A4 SUPERPLUS EAN 4061245000688	Last ned bilde Artikkelark Del via e-post
▼	9654080254	8x130	14	M8	M8	130,0	25
Installasjonsparametere	Artnr 9654080254 Dimensjon 8x130 Bor Ø, mm 14 Diameter, mm M8 Gjenge M8 Lengde, L, mm 130,0 Maks montasje, tfix, mm 25 Min. boredybde, h1, mm 100 Tiltrekningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 80 Avstandshull Ø, df, mm 16 Uttrekksverdi Betong C20/25, kN 13,90 Skjærlast Betong C20/25, kN 23,70 Uttrekksverdi Sprukket betong, kN 7,60 Skjærlast sprukket betong, kN 23,7 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 16 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 25 Betegnelse BLS M8-14/80/25 A4 SUPERPLUS EAN 6416031776205	Last ned bilde Artikkelark Del via e-post
▼	9650080154	12x130	20	M12	M12	130,0	10
Installasjonsparametere	Artnr 9650080154 Dimensjon 12x130 Bor Ø, mm 20 Diameter, mm M12 Gjenge M12 Lengde, L, mm 130,0 Maks montasje, tfix, mm 15 Min. boredybde, h1, mm 105 Tiltrekningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Avstandshull Ø, df, mm 21 Uttrekksverdi Betong C20/25, kN 17,20 Skjærlast Betong C20/25, kN 34,40 Uttrekksverdi Sprukket betong, kN 11,90 Skjærlast sprukket betong, kN 24,6 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 19 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 10 Betegnelse BLS M12-20/80/15 A4 SUPERPLUS EAN 6416031776519	Last ned bilde Artikkelark Del via e-post
▼	9650080304	12x145	20	M12	M12	145,0	10
Installasjonsparametere	Artnr 9650080304 Dimensjon 12x145 Bor Ø, mm 20 Diameter, mm M12 Gjenge M12 Lengde, L, mm 145,0 Maks montasje, tfix, mm 30 Min. boredybde, h1, mm 105 Tiltrekningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Avstandshull Ø, df, mm 21 Uttrekksverdi Betong C20/25, kN 17,20 Skjærlast Betong C20/25, kN 34,40 Uttrekksverdi Sprukket betong, kN 11,90 Skjærlast sprukket betong, kN 24,5 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 19 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 10 Betegnelse BLS M12-20/80/30 A4 SUPERPLUS EAN 4061245001456	Last ned bilde Artikkelark Del via e-post
▼	9655150304	16x220	25	M16	M16	220,0	5
Installasjonsparametere	Artnr 9655150304 Dimensjon 16x220 Bor Ø, mm 25 Diameter, mm M16 Gjenge M16 Lengde, L, mm 220,0 Maks montasje, tfix, mm 30 Min. boredybde, h1, mm 185 Tiltrekningsmoment, Tinst, Nm 180 Effektiv monteringsdybde, hef, mm 150 Avstandshull Ø, df, mm 26 Uttrekksverdi Betong C20/25, kN 44,10 Skjærlast Betong C20/25, kN 67,40 Uttrekksverdi Sprukket betong, kN 23,80 Skjærlast sprukket betong, kN 63,0 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 SW/Bitsspor SW 24 Material Syrefast stål A4 Korrosjonsklasse C5 Antall 5 Betegnelse BLS M16-25/150/30 A4 SUPERPLUS EAN 6416031776601	Last ned bilde Artikkelark Del via e-post
