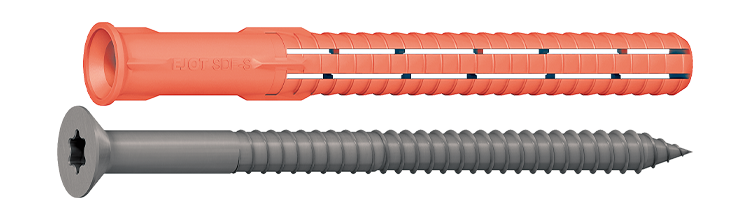

Fasadeplugg SDF-S-10 A4

Senkhode og forsenket plugg, syrefast A4

For innfestning av tre- og metall. Leveres med senk- og sekskanthode.

Lang ekspansjonssone gir gode uttrekksverdier. Fungerer utmerket til innfestning av braketter, skinner, fasadesystemer og mer.

Materiale: Syrefast stål A4

Miljø: For utendørs bruk

Utførelse: Senkhode og forsenket plugg

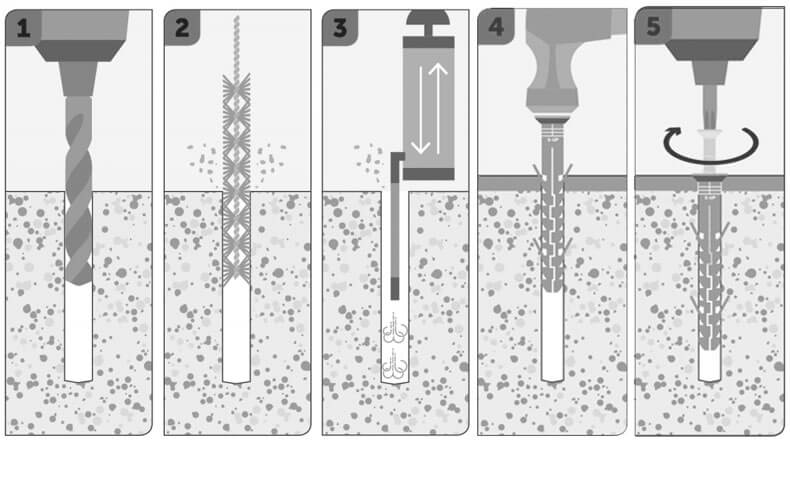

Monteringsanvisning

Bruksområde

Egnet for montering av braketter, skinner, porter, fasadesystemer med mer.

Dokument

EJOT 2-003-100305-2017

ETA-10/0305

Produktinformasjon

Fasadeplugg SDF-S-10 A4.pdf

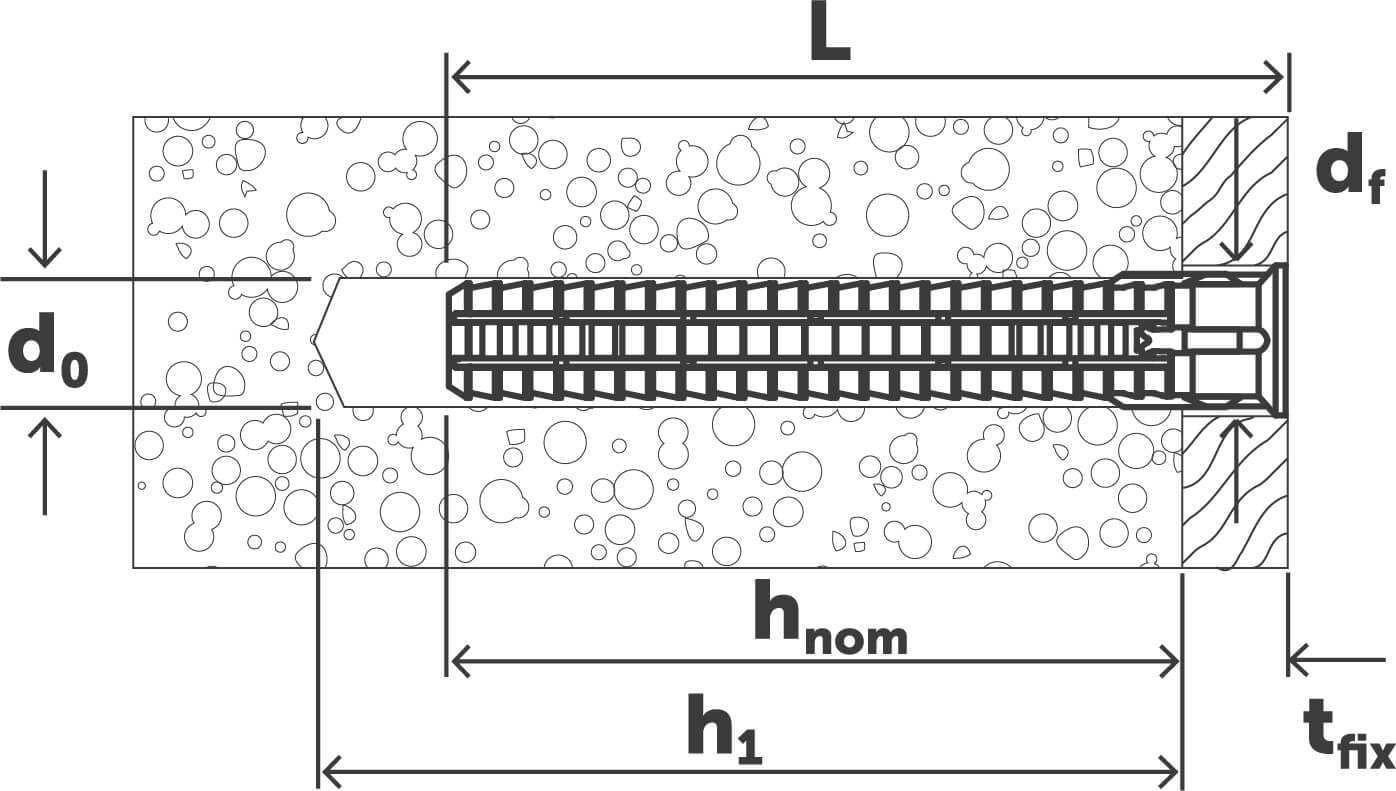

	Art. nr	Dimensjon	Bor Ø, mm	Maks montasje, tfix, mm	Lengde, L, mm	Min. boredybde, h1, mm	Antall
▼	8510080620	10x80	10	10	80	80	100
Installasjonsparametere	Artnr 8510080620 Dimensjon 10x80 Bor Ø, mm 10 Maks montasje, tfix, mm 10 Lengde, L, mm 80 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103320 Antall 100 Betegnelse Fasadeplugg SDF-S-10HX80 A4 EAN 4061245019857	Last ned bilde Artikkelark Del via e-post
▼	8510100620	10x100	10	30	100	80	50
Installasjonsparametere	Artnr 8510100620 Dimensjon 10x100 Bor Ø, mm 10 Maks montasje, tfix, mm 30 Lengde, L, mm 100 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103319 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX100 A4 EAN 4061245019833	Last ned bilde Artikkelark Del via e-post
▼	8510120620	10x120	10	50	120	80	50
Installasjonsparametere	Artnr 8510120620 Dimensjon 10x120 Bor Ø, mm 10 Maks montasje, tfix, mm 50 Lengde, L, mm 120 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103318 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX120 A4 EAN 4061245019819	Last ned bilde Artikkelark Del via e-post
▼	8510140620	10x140	10	70	140	80	50
Installasjonsparametere	Artnr 8510140620 Dimensjon 10x140 Bor Ø, mm 10 Maks montasje, tfix, mm 70 Lengde, L, mm 140 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103317 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX140 A4 EAN 4061245019796	Last ned bilde Artikkelark Del via e-post
▼	8510160620	10x160	10	90	160	80	50
Installasjonsparametere	Artnr 8510160620 Dimensjon 10x160 Bor Ø, mm 10 Maks montasje, tfix, mm 90 Lengde, L, mm 160 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103316 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX160 A4 EAN 4061245019772	Last ned bilde Artikkelark Del via e-post
▼	8510180620	10x180	10	110	180	80	50
Installasjonsparametere	Artnr 8510180620 Dimensjon 10x180 Bor Ø, mm 10 Maks montasje, tfix, mm 110 Lengde, L, mm 180 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103322 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX180 A4 EAN 4061245019758	Last ned bilde Artikkelark Del via e-post
▼	8510200620	10x200	10	130	200	80	50
Installasjonsparametere	Artnr 8510200620 Dimensjon 10x200 Bor Ø, mm 10 Maks montasje, tfix, mm 130 Lengde, L, mm 200 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103321 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX200 A4 EAN 4061245019734	Last ned bilde Artikkelark Del via e-post
▼	8510220620	10x220	10	150	220	80	50
Installasjonsparametere	Artnr 8510220620 Dimensjon 10x220 Bor Ø, mm 10 Maks montasje, tfix, mm 150 Lengde, L, mm 220 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103327 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX220 A4 EAN 4061245019710	Last ned bilde Artikkelark Del via e-post
▼	8510240620	10x240	10	170	240	80	50
Installasjonsparametere	Artnr 8510240620 Dimensjon 10x240 Bor Ø, mm 10 Maks montasje, tfix, mm 170 Lengde, L, mm 240 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103326 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX240 A4 EAN 4061245019697	Last ned bilde Artikkelark Del via e-post
▼	8510260620	10x260	10	190	260	80	50
Installasjonsparametere	Artnr 8510260620 Dimensjon 10x260 Bor Ø, mm 10 Maks montasje, tfix, mm 190 Lengde, L, mm 260 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103325 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX260 A4 EAN 4061245019673	Last ned bilde Artikkelark Del via e-post
▼	8510280620	10x280	10	210	280	80	50
Installasjonsparametere	Artnr 8510280620 Dimensjon 10x280 Bor Ø, mm 10 Maks montasje, tfix, mm 210 Lengde, L, mm 280 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103323 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX280 A4 EAN 4061245031514	Last ned bilde Artikkelark Del via e-post
▼	8510300620	10x300	10	230	300	80	50
Installasjonsparametere	Artnr 8510300620 Dimensjon 10x300 Bor Ø, mm 10 Maks montasje, tfix, mm 230 Lengde, L, mm 300 Min. boredybde, h1, mm 80 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,50 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,60 Anb. uttrekksverdi Hulltegl, kN 0,80 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Bitstype TX40 Material Stainless steel A4/Polyamide Korrosjonsklasse C5 NOBB Nr 60103324 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX300 A4 EAN 4061245031521	Last ned bilde Artikkelark Del via e-post
