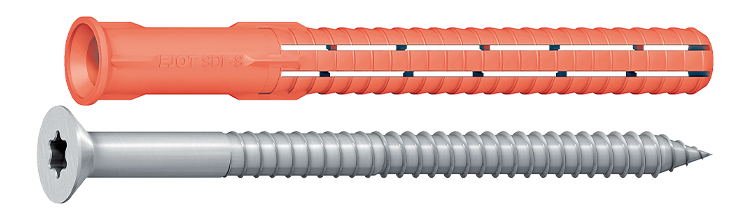

Fasadeplugg SDF-S-10

Senkhode og forsenket plugg

For innfestning av tre og metall. Leveres med senk- og sekskanthode.

Lang ekspansjonssone gir gode uttrekksverdier. Fungerer utmerket til innfestning av braketter, skinner, fasadesystemer og mer.

Materiale: Stål

Miljø: For innendørs bruk

Utførelse: Senkhode og forsenket plugg

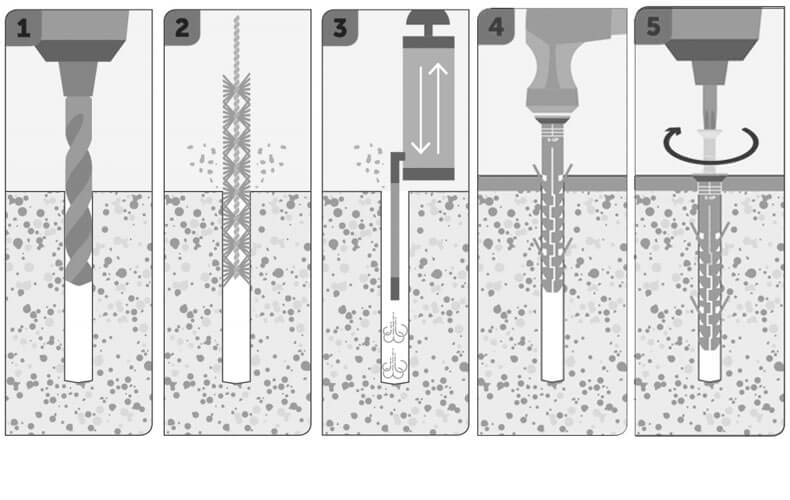

Monteringsanvisning

Bruksområde

Egnet for montering av braketter, skinner, porter, fasadesystemer med mer.

Dokument

DoP-EJOT 2-003-100305-2017

ETA-10/0305

Produktinformasjon

Fasadeplugg SDF-S-10.pdf

	Art. nr	Dimensjon	Bor Ø, mm	Lengde, L, mm	Bitstype	Min. boredybde, h1, mm	Antall
▼	8510080420	10x80	10	80	TX40	80	100
Installasjonsparametere	Artnr 8510080420 Dimensjon 10x80 Bor Ø, mm 10 Lengde, L, mm 80 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 10 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Korrosjonsklasse C1 Overflatebehandling Elforzinket ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423262 Antall 100 Betegnelse Fasadeplugg SDF-S-10HX80 FZB EAN 4061245019864	Last ned bilde Artikkelark Del via e-post
▼	8510100420	10x100	10	100	TX40	80	50
Installasjonsparametere	Artnr 8510100420 Dimensjon 10x100 Bor Ø, mm 10 Lengde, L, mm 100 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 30 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423263 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX100 FZB EAN 4061245019840	Last ned bilde Artikkelark Del via e-post
▼	8510120420	10x120	10	120	TX40	80	50
Installasjonsparametere	Artnr 8510120420 Dimensjon 10x120 Bor Ø, mm 10 Lengde, L, mm 120 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 50 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423264 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX120 FZB EAN 4061245019826	Last ned bilde Artikkelark Del via e-post
▼	8510140420	10x140	10	140	TX40	80	50
Installasjonsparametere	Artnr 8510140420 Dimensjon 10x140 Bor Ø, mm 10 Lengde, L, mm 140 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 70 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423265 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX140 FZB EAN 4061245019802	Last ned bilde Artikkelark Del via e-post
▼	8510160420	10x160	10	160	TX40	80	50
Installasjonsparametere	Artnr 8510160420 Dimensjon 10x160 Bor Ø, mm 10 Lengde, L, mm 160 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 90 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423266 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX160 FZB EAN 4061245019789	Last ned bilde Artikkelark Del via e-post
▼	8510180420	10x180	10	180	TX40	80	50
Installasjonsparametere	Artnr 8510180420 Dimensjon 10x180 Bor Ø, mm 10 Lengde, L, mm 180 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 110 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423255 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX180 FZB EAN 4061245019765	Last ned bilde Artikkelark Del via e-post
▼	8510200420	10x200	10	200	TX40	80	50
Installasjonsparametere	Artnr 8510200420 Dimensjon 10x200 Bor Ø, mm 10 Lengde, L, mm 200 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 130 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423256 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX200 FZB EAN 4061245019741	Last ned bilde Artikkelark Del via e-post
▼	8510220420	10x220	10	220	TX40	80	50
Installasjonsparametere	Artnr 8510220420 Dimensjon 10x220 Bor Ø, mm 10 Lengde, L, mm 220 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 150 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423257 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX220 FZB EAN 4061245019727	Last ned bilde Artikkelark Del via e-post
▼	8510240420	10x240	10	240	TX40	80	50
Installasjonsparametere	Artnr 8510240420 Dimensjon 10x240 Bor Ø, mm 10 Lengde, L, mm 240 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 170 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423258 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX240 FZB EAN 4061245019703	Last ned bilde Artikkelark Del via e-post
▼	8510260420	10x260	10	260	TX40	80	50
Installasjonsparametere	Artnr 8510260420 Dimensjon 10x260 Bor Ø, mm 10 Lengde, L, mm 260 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 190 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423259 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX260 FZB EAN 4061245019680	Last ned bilde Artikkelark Del via e-post
▼	8510280420	10x280	10	280	TX40	80	50
Installasjonsparametere	Artnr 8510280420 Dimensjon 10x280 Bor Ø, mm 10 Lengde, L, mm 280 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 210 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423260 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX280 FZB EAN 4061245019666	Last ned bilde Artikkelark Del via e-post
▼	8510300420	10x300	10	300	TX40	80	50
Installasjonsparametere	Artnr 8510300420 Dimensjon 10x300 Bor Ø, mm 10 Lengde, L, mm 300 Bitstype TX40 Min. boredybde, h1, mm 80 Maks montasje, tfix, mm 230 Min. montasjedybde, hnom, mm 70 Avstandshull Ø, df, mm 10,5 Anb. uttrekksverdi Betong C20/25, kN 2,5 Anb. uttrekksverdi Lettbetong AAC 4,0, kN 1,25 Anb. uttrekksverdi Tegl, kN 1,6 Anb. uttrekksverdi Hulltegl, kN 0,8 Material Stål Overflatebehandling Elforzinket Korrosjonsklasse C1 ETA/DoP EJOT 2-003-100305-2017, ETA-10/0305 Db-nr 2423261 Antall 50 Betegnelse Fasadeplugg SDF-S-10HX300 FZB EAN 4061245019659	Last ned bilde Artikkelark Del via e-post
