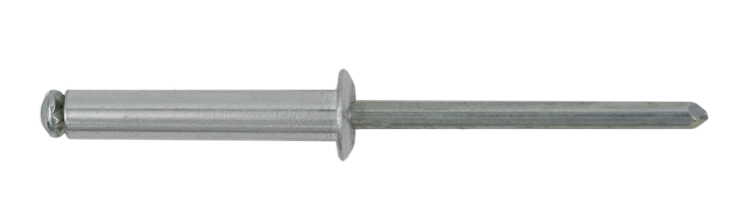

Blindnagle AL/ST Splittnagle

Panhode og splint av aluminium

Ideell for applikasjoner med myke eller sprø materialer som plast, gummi, tre og plastlaminat.

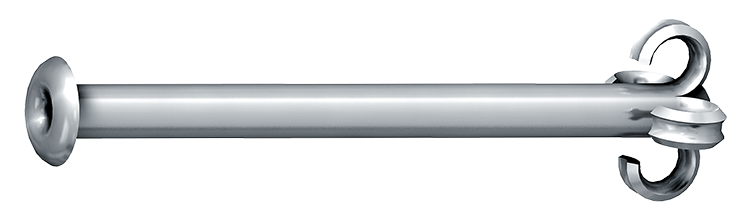

Naglen er utformet slik at naglekroppen deles i fire like belastede vinger på blindsiden, noe som også tillater bruk i store hull. Montering krever kun en liten mengde kraft.

Materiale: Aluminium/Stål

Overflatebehandling: Elforzinket

Dokument

Produktinformasjon

Blindnagle AL/ST Splittnagle.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	130621	Splitnit AL 3218 ST	3,2	18	13,0	6,5	500
Installasjonsparametere	Artnr 130621 Type Splitnit AL 3218 ST Diameter, mm 3,2 Lengde, L, mm 18 Gripeområde, mm 13,0 Hode Ø, dk, mm 6,5 Bor Ø, mm 3,4-3,7 Skjærstyrke, kN 1 Uttrekkskraft borhull, kN 1,2 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Splittnagle AL 3218 ST EAN 7319611306214	Last ned bilde Artikkelark Del via e-post
▼	957059	Splitnit AL 4012 ST	4	12	8,0	8	500
Installasjonsparametere	Artnr 957059 Type Splitnit AL 4012 ST Diameter, mm 4 Lengde, L, mm 12 Gripeområde, mm 8,0 Hode Ø, dk, mm 8 Bor Ø, mm 4,2-4,5 Skjærstyrke, kN 1,2 Uttrekkskraft borhull, kN 1,4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Splittnagle AL 4012 ST EAN 7319619570594	Last ned bilde Artikkelark Del via e-post
▼	951138	Splitnit AL 4025 ST	4	25	21,0	8	250
Installasjonsparametere	Artnr 951138 Type Splitnit AL 4025 ST Diameter, mm 4 Lengde, L, mm 25 Gripeområde, mm 21,0 Hode Ø, dk, mm 8 Bor Ø, mm 4,2-4,6 Skjærstyrke, kN 1,2 Uttrekkskraft borhull, kN 1,4 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 250 Betegnelse Splittnagle AL 4025 ST EAN 7319619511382	Last ned bilde Artikkelark Del via e-post
▼	130620	Splitnit AL 4812 ST	4,8	12	7,0	9,3	500
Installasjonsparametere	Artnr 130620 Type Splitnit AL 4812 ST Diameter, mm 4,8 Lengde, L, mm 12 Gripeområde, mm 7,0 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,0-5,3 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Splittnagle AL 4812 ST EAN 7319611306207	Last ned bilde Artikkelark Del via e-post
▼	130619	Splitnit AL 4814 ST	4,8	14	9,0	9,3	250
Installasjonsparametere	Artnr 130619 Type Splitnit AL 4814 ST Diameter, mm 4,8 Lengde, L, mm 14 Gripeområde, mm 9,0 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,0-5,3 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 250 Betegnelse Splittnagle AL 4814 ST EAN 7319611306191	Last ned bilde Artikkelark Del via e-post
▼	957028	Splitnit AL 4816 ST	4,8	16	11,0	9,3	500
Installasjonsparametere	Artnr 957028 Type Splitnit AL 4816 ST Diameter, mm 4,8 Lengde, L, mm 16 Gripeområde, mm 11,0 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,0-5,3 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Splittnagle AL 4816 ST EAN 8714338011066	Last ned bilde Artikkelark Del via e-post
▼	130622	Splitnit AL 4818 ST	4,8	18	13,0	9,3	250
Installasjonsparametere	Artnr 130622 Type Splitnit AL 4818 ST Diameter, mm 4,8 Lengde, L, mm 18 Gripeområde, mm 13,0 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,0-5,3 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 250 Betegnelse Splittnagle AL 4818 ST EAN 7319611306221	Last ned bilde Artikkelark Del via e-post
▼	957060	Splitnit AL 4820 ST	4,8	20	16,0	9,3	500
Installasjonsparametere	Artnr 957060 Type Splitnit AL 4820 ST Diameter, mm 4,8 Lengde, L, mm 20 Gripeområde, mm 16,0 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,0-5,3 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Splittnagle AL 4820 ST EAN 7319619570600	Last ned bilde Artikkelark Del via e-post
▼	130629	Splitnit AL 4825 ST	4,8	25	19,0	9,3	500
Installasjonsparametere	Artnr 130629 Type Splitnit AL 4825 ST Diameter, mm 4,8 Lengde, L, mm 25 Gripeområde, mm 19,0 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,0-5,3 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Splittnagle AL 4825 ST EAN 7319610005064	Last ned bilde Artikkelark Del via e-post
▼	130618	Splitnit AL 4827 ST	4,8	27	22,0	9,3	200
Installasjonsparametere	Artnr 130618 Type Splitnit AL 4827 ST Diameter, mm 4,8 Lengde, L, mm 27 Gripeområde, mm 22,0 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,0-5,3 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 200 Betegnelse Splittnagle AL 4827 ST EAN 7319611306184	Last ned bilde Artikkelark Del via e-post
▼	957016	Splitnit AL 4835 ST	4,8	35	30,0	9,3	250
Installasjonsparametere	Artnr 957016 Type Splitnit AL 4835 ST Diameter, mm 4,8 Lengde, L, mm 35 Gripeområde, mm 30,0 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,0-5,3 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 250 Betegnelse Splittnagle AL 4835 ST EAN 7319619570167	Last ned bilde Artikkelark Del via e-post
▼	130624	Splitnit AL 4845 ST	4,8	45	37,0	9,3	300
Installasjonsparametere	Artnr 130624 Type Splitnit AL 4845 ST Diameter, mm 4,8 Lengde, L, mm 45 Gripeområde, mm 37,0 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,0-5,3 Skjærstyrke, kN 1,8 Uttrekkskraft borhull, kN 2 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 300 Betegnelse Splittnagle AL 4845 ST EAN 7319611306245	Last ned bilde Artikkelark Del via e-post
▼	130625	Splitnit AL 5055 ST	5	55	47,0	9,3	600
Installasjonsparametere	Artnr 130625 Type Splitnit AL 5055 ST Diameter, mm 5 Lengde, L, mm 55 Gripeområde, mm 47,0 Hode Ø, dk, mm 9,3 Bor Ø, mm 5,2-5,5 Skjærstyrke, kN 2 Uttrekkskraft borhull, kN 2,1 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 600 Betegnelse Splittnagle AL 5055 ST EAN 7319611306252	Last ned bilde Artikkelark Del via e-post
▼	130627	Splitnit AL 6418 ST	6,4	18	7,0	12	500
Installasjonsparametere	Artnr 130627 Type Splitnit AL 6418 ST Diameter, mm 6,4 Lengde, L, mm 18 Gripeområde, mm 7,0 Hode Ø, dk, mm 12 Bor Ø, mm 6,8-7,2 Skjærstyrke, kN 3 Uttrekkskraft borhull, kN 3 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Splittnagle AL 6418 ST EAN 7319611306276	Last ned bilde Artikkelark Del via e-post
▼	130628	Splitnit AL 6435 ST	6,4	35	25,0	12	500
Installasjonsparametere	Artnr 130628 Type Splitnit AL 6435 ST Diameter, mm 6,4 Lengde, L, mm 35 Gripeområde, mm 25,0 Hode Ø, dk, mm 12 Bor Ø, mm 6,8-7,2 Skjærstyrke, kN 3 Uttrekkskraft borhull, kN 3 Material Aluminium/Stål Overflatebehandling Elforzinket Korrosjonsklasse C2 Antall 500 Betegnelse Splittnagle AL 6435 ST EAN 7319611306283	Last ned bilde Artikkelark Del via e-post
