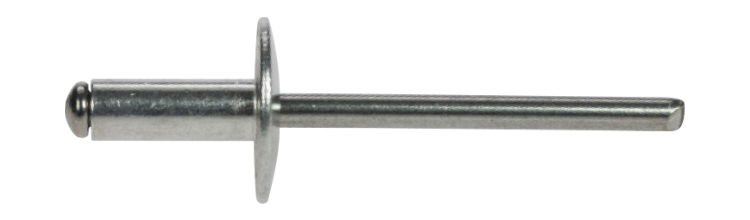

Blindnagle AL/ST stort hode

Stort panhode og splint av stål

Blindnagle i aluminium med splint av stål.

Naglen kan leveres i ulike utførelser og materialer. Naglen monteres i et forboret eller stanset hull.

Materiale: Aluminium/Stål

Overflatebehandling: Elforzinket

Monteringsanvisning

Plasser naglens splint i nagleverktøyet, og sett deretter naglen inn i hullet. Splinthodet ekspanderer og trekker sammen naglekroppen. Naglingen er fullført når splinten knekker med en forhåndsbestemt kraft.

Dokument

Produktinformasjon

Blindnagle AL/ST stort hode.pdf

	Art. nr	Type	Diameter, mm	Lengde, L, mm	Gripeområde, mm	Hode Ø, dk, mm	Antall
▼	130900	AL 3206 STLF	3,2	6	0,5-3,5	9,5	500
Installasjonsparametere	Artnr 130900 Type AL 3206 STLF Diameter, mm 3,2 Lengde, L, mm 6 Gripeområde, mm 0,5-3,5 Hode Ø, dk, mm 9,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,85 Uttrekkskraft borhull, kN 1,15 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnagle AL 3206 STLF 9,5mm EAN 7319611309000	Last ned bilde Artikkelark Del via e-post
▼	130902	AL 3208 STLF	3,2	8	3,5-5,5	9,5	500
Installasjonsparametere	Artnr 130902 Type AL 3208 STLF Diameter, mm 3,2 Lengde, L, mm 8 Gripeområde, mm 3,5-5,5 Hode Ø, dk, mm 9,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,85 Uttrekkskraft borhull, kN 1,15 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnagle AL 3208 STLF 9,5mm EAN 7319611309024	Last ned bilde Artikkelark Del via e-post
▼	130904	AL 3210 STLF	3,2	10	5,5-7,0	9,5	500
Installasjonsparametere	Artnr 130904 Type AL 3210 STLF Diameter, mm 3,2 Lengde, L, mm 10 Gripeområde, mm 5,5-7,0 Hode Ø, dk, mm 9,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,85 Uttrekkskraft borhull, kN 1,15 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnagle AL 3210 STLF 9,5mm EAN 7319611309048	Last ned bilde Artikkelark Del via e-post
▼	130906	AL 3212 STLF	3,2	12	7,0-9,0	9,5	500
Installasjonsparametere	Artnr 130906 Type AL 3212 STLF Diameter, mm 3,2 Lengde, L, mm 12 Gripeområde, mm 7,0-9,0 Hode Ø, dk, mm 9,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,85 Uttrekkskraft borhull, kN 1,15 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnagle AL 3212 STLF 9,5mm EAN 7319611309062	Last ned bilde Artikkelark Del via e-post
▼	130908	AL 3216 STLF	3,2	16	9,0-11,0	9,5	500
Installasjonsparametere	Artnr 130908 Type AL 3216 STLF Diameter, mm 3,2 Lengde, L, mm 16 Gripeområde, mm 9,0-11,0 Hode Ø, dk, mm 9,5 Bor Ø, mm 3,3-3,4 Skjærstyrke, kN 0,85 Uttrekkskraft borhull, kN 1,15 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnagle AL 3216 STLF 9,5mm EAN 7319611309086	Last ned bilde Artikkelark Del via e-post
▼	130910	AL 4008 STLF	4,0	8	1,5-5,0	12,5	500
Installasjonsparametere	Artnr 130910 Type AL 4008 STLF Diameter, mm 4,0 Lengde, L, mm 8 Gripeområde, mm 1,5-5,0 Hode Ø, dk, mm 12,5 Bor Ø, mm 4,1-4,3 Skjærstyrke, kN 1,20 Uttrekkskraft borhull, kN 1,80 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnagle AL 4008 STLF 12mm EAN 7319611309109	Last ned bilde Artikkelark Del via e-post
▼	130912	AL 4010 STLF	4,0	10	5,0-6,5	12,5	500
Installasjonsparametere	Artnr 130912 Type AL 4010 STLF Diameter, mm 4,0 Lengde, L, mm 10 Gripeområde, mm 5,0-6,5 Hode Ø, dk, mm 12,5 Bor Ø, mm 4,1-4,3 Skjærstyrke, kN 1,20 Uttrekkskraft borhull, kN 1,80 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 500 Betegnelse Blindnagle AL 4010 STLF 12mm EAN 7319611309123	Last ned bilde Artikkelark Del via e-post
▼	130914	AL 4012 STLF	4,0	12	6,5-8,5	12,5	250
Installasjonsparametere	Artnr 130914 Type AL 4012 STLF Diameter, mm 4,0 Lengde, L, mm 12 Gripeområde, mm 6,5-8,5 Hode Ø, dk, mm 12,5 Bor Ø, mm 4,1-4,3 Skjærstyrke, kN 1,20 Uttrekkskraft borhull, kN 1,80 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnagle AL 4012 STLF 12mm EAN 7319611309147	Last ned bilde Artikkelark Del via e-post
▼	130916	AL 4014 STLF	4,0	14	8,5-10,5	12,5	250
Installasjonsparametere	Artnr 130916 Type AL 4014 STLF Diameter, mm 4,0 Lengde, L, mm 14 Gripeområde, mm 8,5-10,5 Hode Ø, dk, mm 12,5 Bor Ø, mm 4,1-4,3 Skjærstyrke, kN 1,20 Uttrekkskraft borhull, kN 1,80 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnagle AL 4014 STLF 12mm EAN 7319611309161	Last ned bilde Artikkelark Del via e-post
▼	130918	AL 4016 STLF	4,0	16	10,5-12,5	12,5	250
Installasjonsparametere	Artnr 130918 Type AL 4016 STLF Diameter, mm 4,0 Lengde, L, mm 16 Gripeområde, mm 10,5-12,5 Hode Ø, dk, mm 12,5 Bor Ø, mm 4,1-4,3 Skjærstyrke, kN 1,20 Uttrekkskraft borhull, kN 1,80 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnagle AL 4016 STLF 12mm EAN 7319611309185	Last ned bilde Artikkelark Del via e-post
▼	130920	AL 4018 STLF	4,0	18	12,5-14,5	12,5	250
Installasjonsparametere	Artnr 130920 Type AL 4018 STLF Diameter, mm 4,0 Lengde, L, mm 18 Gripeområde, mm 12,5-14,5 Hode Ø, dk, mm 12,5 Bor Ø, mm 4,1-4,3 Skjærstyrke, kN 1,20 Uttrekkskraft borhull, kN 1,80 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnagle AL 4018 STLF 12mm EAN 7319611309208	Last ned bilde Artikkelark Del via e-post
▼	130922	AL 4020 STLF	4,0	20	14,5-16,5	12,5	250
Installasjonsparametere	Artnr 130922 Type AL 4020 STLF Diameter, mm 4,0 Lengde, L, mm 20 Gripeområde, mm 14,5-16,5 Hode Ø, dk, mm 12,5 Bor Ø, mm 4,1-4,3 Skjærstyrke, kN 1,20 Uttrekkskraft borhull, kN 1,80 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnagle AL 4020 STLF 12mm EAN 7319611309222	Last ned bilde Artikkelark Del via e-post
▼	130924	AL 4810 STLF	4,8	10	3,0-6,0	14,0	250
Installasjonsparametere	Artnr 130924 Type AL 4810 STLF Diameter, mm 4,8 Lengde, L, mm 10 Gripeområde, mm 3,0-6,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnagle AL 4810 STLF 14mm EAN 7319611309246	Last ned bilde Artikkelark Del via e-post
▼	130926	AL 4812 STLF	4,8	12	6,0-8,0	14,0	250
Installasjonsparametere	Artnr 130926 Type AL 4812 STLF Diameter, mm 4,8 Lengde, L, mm 12 Gripeområde, mm 6,0-8,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnagle AL 4812 STLF 14mm EAN 7319611309260	Last ned bilde Artikkelark Del via e-post
▼	130928	AL 4814 STLF	4,8	14	8,0-10,0	14,0	250
Installasjonsparametere	Artnr 130928 Type AL 4814 STLF Diameter, mm 4,8 Lengde, L, mm 14 Gripeområde, mm 8,0-10,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnagle AL 4814 STLF 14mm EAN 7319611309284	Last ned bilde Artikkelark Del via e-post
▼	130930	AL 4816 STLF	4,8	16	10,0-12,0	14,0	250
Installasjonsparametere	Artnr 130930 Type AL 4816 STLF Diameter, mm 4,8 Lengde, L, mm 16 Gripeområde, mm 10,0-12,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnagle AL 4816 STLF 14mm EAN 7319611309307	Last ned bilde Artikkelark Del via e-post
▼	130932	AL 4818 STLF	4,8	18	12,0-14,0	14,0	200
Installasjonsparametere	Artnr 130932 Type AL 4818 STLF Diameter, mm 4,8 Lengde, L, mm 18 Gripeområde, mm 12,0-14,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 200 Betegnelse Blindnagle AL 4818 STLF 14mm EAN 7319611309321	Last ned bilde Artikkelark Del via e-post
▼	130934	AL 4821 STLF	4,8	21	14,0-17,0	14,0	200
Installasjonsparametere	Artnr 130934 Type AL 4821 STLF Diameter, mm 4,8 Lengde, L, mm 21 Gripeområde, mm 14,0-17,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 200 Betegnelse Blindnagle AL 4821 STLF 14mm EAN 7319611309345	Last ned bilde Artikkelark Del via e-post
▼	130936	AL 4824 STLF	4,8	24	17,0-20,0	14,0	150
Installasjonsparametere	Artnr 130936 Type AL 4824 STLF Diameter, mm 4,8 Lengde, L, mm 24 Gripeområde, mm 17,0-20,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 150 Betegnelse Blindnagle AL 4824 STLF 14mm EAN 7319611309369	Last ned bilde Artikkelark Del via e-post
▼	130938	AL 4827 STLF	4,8	27	20,0-23,0	14,0	150
Installasjonsparametere	Artnr 130938 Type AL 4827 STLF Diameter, mm 4,8 Lengde, L, mm 27 Gripeområde, mm 20,0-23,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 150 Betegnelse Blindnagle AL 4827 STLF 14mm EAN 7319611309383	Last ned bilde Artikkelark Del via e-post
▼	130940	AL 4830 STLF	4,8	30	23,0-25,0	14,0	150
Installasjonsparametere	Artnr 130940 Type AL 4830 STLF Diameter, mm 4,8 Lengde, L, mm 30 Gripeområde, mm 23,0-25,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 150 Betegnelse Blindnagle AL 4830 STLF 14mm EAN 7319611309406	Last ned bilde Artikkelark Del via e-post
▼	130942	AL 4835 STLF	4,8	35	25,0-30,0	14,0	100
Installasjonsparametere	Artnr 130942 Type AL 4835 STLF Diameter, mm 4,8 Lengde, L, mm 35 Gripeområde, mm 25,0-30,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 100 Betegnelse Blindnagle AL 4835 STLF 14mm EAN 7319611309420	Last ned bilde Artikkelark Del via e-post
▼	130944	AL 4840 STLF	4,8	40	30,0-35,0	14,0	100
Installasjonsparametere	Artnr 130944 Type AL 4840 STLF Diameter, mm 4,8 Lengde, L, mm 40 Gripeområde, mm 30,0-35,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 100 Betegnelse Blindnagle AL 4840 STLF 14mm EAN 7319611309444	Last ned bilde Artikkelark Del via e-post
▼	130946	AL 4845 STLF	4,8	45	35,0-40,0	14,0	100
Installasjonsparametere	Artnr 130946 Type AL 4845 STLF Diameter, mm 4,8 Lengde, L, mm 45 Gripeområde, mm 35,0-40,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 100 Betegnelse Blindnagle AL 4845 STLF 14mm EAN 7319611309468	Last ned bilde Artikkelark Del via e-post
▼	130948	AL 4850 STLF	4,8	50	40,0-45,0	14,0	100
Installasjonsparametere	Artnr 130948 Type AL 4850 STLF Diameter, mm 4,8 Lengde, L, mm 50 Gripeområde, mm 40,0-45,0 Hode Ø, dk, mm 14,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,70 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 100 Betegnelse Blindnagle AL 4850 STLF 14mm EAN 7319611309482	Last ned bilde Artikkelark Del via e-post
▼	130950	AL 4810 STLF	4,8	10	3,0-6,0	16,0	250
Installasjonsparametere	Artnr 130950 Type AL 4810 STLF Diameter, mm 4,8 Lengde, L, mm 10 Gripeområde, mm 3,0-6,0 Hode Ø, dk, mm 16,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,50 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnagle AL 4810 STLF 16mm EAN 7319611309505	Last ned bilde Artikkelark Del via e-post
▼	130952	AL 4812 STLF	4,8	12	6,0-8,0	16,0	250
Installasjonsparametere	Artnr 130952 Type AL 4812 STLF Diameter, mm 4,8 Lengde, L, mm 12 Gripeområde, mm 6,0-8,0 Hode Ø, dk, mm 16,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,50 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 250 Betegnelse Blindnagle AL 4812 STLF 16mm EAN 7319611309529	Last ned bilde Artikkelark Del via e-post
▼	130954	AL 4814 STLF	4,8	14	8,0-10,0	16,0	200
Installasjonsparametere	Artnr 130954 Type AL 4814 STLF Diameter, mm 4,8 Lengde, L, mm 14 Gripeområde, mm 8,0-10,0 Hode Ø, dk, mm 16,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,50 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 200 Betegnelse Blindnagle AL 4814 STLF 16mm EAN 7319611309543	Last ned bilde Artikkelark Del via e-post
▼	130956	AL 4816 STLF	4,8	16	10,0-12,0	16,0	200
Installasjonsparametere	Artnr 130956 Type AL 4816 STLF Diameter, mm 4,8 Lengde, L, mm 16 Gripeområde, mm 10,0-12,0 Hode Ø, dk, mm 16,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,50 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 200 Betegnelse Blindnagle AL 4816 STLF 16mm EAN 7319611309567	Last ned bilde Artikkelark Del via e-post
▼	130958	AL 4818 STLF	4,8	18	12,0-14,0	16,0	200
Installasjonsparametere	Artnr 130958 Type AL 4818 STLF Diameter, mm 4,8 Lengde, L, mm 18 Gripeområde, mm 12,0-14,0 Hode Ø, dk, mm 16,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,50 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 200 Betegnelse Blindnagle AL 4818 STLF 16mm EAN 7319611309581	Last ned bilde Artikkelark Del via e-post
▼	130960	AL 4821 STLF	4,8	21	14,0-17,0	16,0	150
Installasjonsparametere	Artnr 130960 Type AL 4821 STLF Diameter, mm 4,8 Lengde, L, mm 21 Gripeområde, mm 14,0-17,0 Hode Ø, dk, mm 16,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,50 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 150 Betegnelse Blindnagle AL 4821 STLF 16mm EAN 7319611309604	Last ned bilde Artikkelark Del via e-post
▼	130962	AL 4824 STLF	4,8	24	17,0-20,0	16,0	150
Installasjonsparametere	Artnr 130962 Type AL 4824 STLF Diameter, mm 4,8 Lengde, L, mm 24 Gripeområde, mm 17,0-20,0 Hode Ø, dk, mm 16,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,50 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 150 Betegnelse Blindnagle AL 4824 STLF 16mm EAN 7319611309628	Last ned bilde Artikkelark Del via e-post
▼	130964	AL 4827 STLF	4,8	27	20,0-23,0	16,0	150
Installasjonsparametere	Artnr 130964 Type AL 4827 STLF Diameter, mm 4,8 Lengde, L, mm 27 Gripeområde, mm 20,0-23,0 Hode Ø, dk, mm 16,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,50 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 150 Betegnelse Blindnagle AL 4827 STLF 16mm EAN 7319611309642	Last ned bilde Artikkelark Del via e-post
▼	130966	AL 4830 STLF	4,8	30	23,0-25,0	16,0	100
Installasjonsparametere	Artnr 130966 Type AL 4830 STLF Diameter, mm 4,8 Lengde, L, mm 30 Gripeområde, mm 23,0-25,0 Hode Ø, dk, mm 16,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,50 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 100 Betegnelse Blindnagle AL 4830 STLF 16mm EAN 7319611309666	Last ned bilde Artikkelark Del via e-post
▼	130968	AL 4835 STLF	4,8	35	25,0-30,0	16,0	100
Installasjonsparametere	Artnr 130968 Type AL 4835 STLF Diameter, mm 4,8 Lengde, L, mm 35 Gripeområde, mm 25,0-30,0 Hode Ø, dk, mm 16,0 Bor Ø, mm 4,9-5,1 Skjærstyrke, kN 2,00 Uttrekkskraft borhull, kN 2,50 Korrosjonsklasse C2 Overflatebehandling Elforzinket Antall 100 Betegnelse Blindnagle AL 4835 STLF 16mm EAN 7319611309680	Last ned bilde Artikkelark Del via e-post
