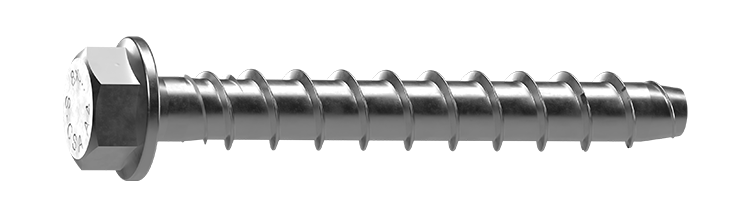

Betongskrue JC6

ETA-vurdert, rustfritt stål A4

Den ETA-vurderte betongskruen JC6 i rustfritt stål A4 er produsert i Finland. Betongskruer tilvirket av rustfritt stål A4 gir utmerket korrosjonsbestandighet selv under de tøffeste forhold.

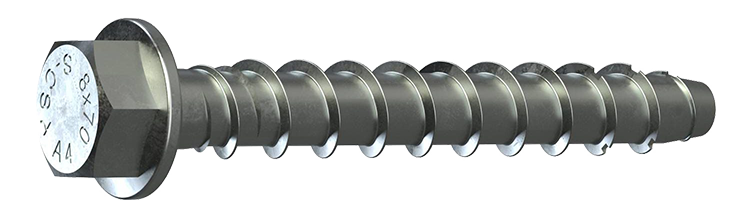

Betongskrue i rustfritt stål A4 med sekskanthode. Selvgjengende betongskrue for gjennomstikksmontasje som gjør monteringen rask og enkel. Ingen ekspansjonskrefter, noe som gjør at kantavstanden kan være minimal. Alle betongskruer er demontarbare og kan gjenbrukes, derfor egner den seg også for midlertidig montering.

Materiale: Rustfritt stål A4
Miljø: For utendørs bruk
Korrosivitetsklasse
Tre Mot Betong
Materiale, Betong
Eta-Vurdert
Brannmotstandsklasse

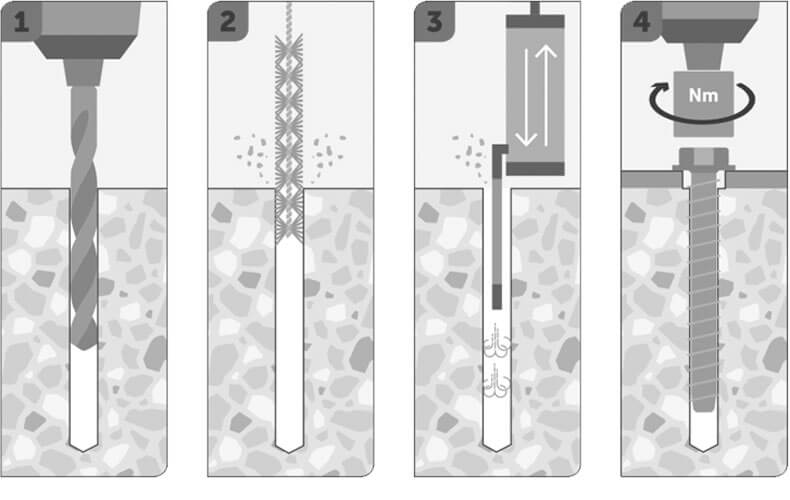

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktinformasjon

Betongskrue JC6.pdf
Art. nr Dimensjon Bor Ø, mm Maks montasje, tfix, mm SW/Bitsspor Lengde, L, mm Antall

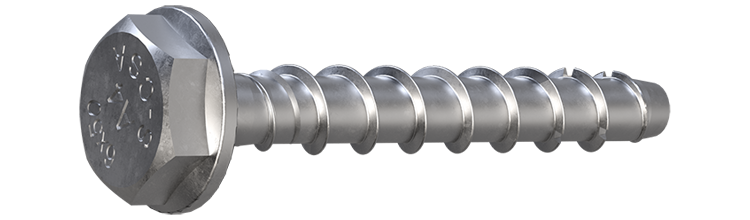

9654671970 6x50 6 5 13 50 50

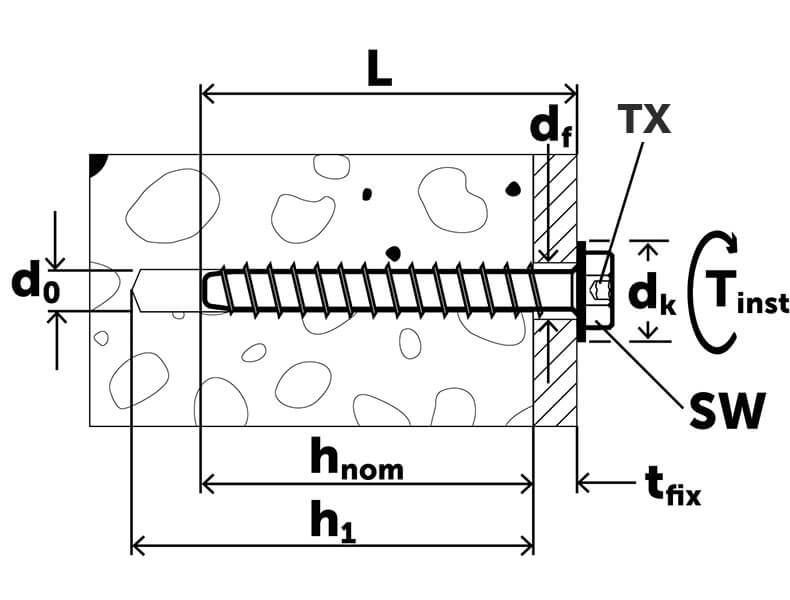

Installasjonsparametere
Artnr
9654671970
Dimensjon
6x50
Bor Ø, mm
6
Maks montasje, tfix, mm
5
SW/Bitsspor
13
Lengde, L, mm
50
Min. boredybde, h1, mm
50/65
Min. montasjedybde, hnom, mm
45
Min. materialtykkelse, hmin, mm
80
Avstandshull Ø, df, mm
9
Flens Ø, mm
16,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
4,5
Skjærlast usprukket betong, kN
6,8
Uttrekksverdi Sprukket betong, kN
1,7
Skjærlast sprukket betong, kN
6,8
Material
Rostfritt stål A4
Korrosjonsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antall
50
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
7319610100578
Bilde av Betongskrue JC6-KB 8x70/5 SW13 A4
Last ned bilde
Artikkelark
9654671971 6x60 6 5/15 13 60 50
Installasjonsparametere
Artnr
9654671971
Dimensjon
6x60
Bor Ø, mm
6
Maks montasje, tfix, mm
5/15
SW/Bitsspor
13
Lengde, L, mm
60
Min. boredybde, h1, mm
50/65
Min. montasjedybde, hnom, mm
45/55
Min. materialtykkelse, hmin, mm
80/100
Avstandshull Ø, df, mm
9
Flens Ø, mm
16,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
4,5
Skjærlast usprukket betong, kN
6,8
Uttrekksverdi Sprukket betong, kN
1,7
Skjærlast sprukket betong, kN
6,8
Material
Rostfritt stål A4
Korrosjonsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antall
50
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
7319610100585

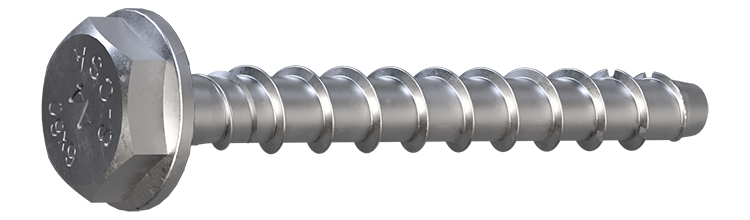

Bilde av Betongskrue JC6-KB 8x70/5 SW13 A4
Last ned bilde
Artikkelark
9654671972 6x70 6 15/25 13 70 50
Installasjonsparametere
Artnr
9654671972
Dimensjon
6x70
Bor Ø, mm
6
Maks montasje, tfix, mm
15/25
SW/Bitsspor
13
Lengde, L, mm
70
Min. boredybde, h1, mm
50/65
Min. montasjedybde, hnom, mm
45/55
Min. materialtykkelse, hmin, mm
80/100
Avstandshull Ø, df, mm
9
Flens Ø, mm
16,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
4,5
Skjærlast usprukket betong, kN
6,8
Uttrekksverdi Sprukket betong, kN
1,7
Skjærlast sprukket betong, kN
6,8
Material
Rostfritt stål A4
Korrosjonsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antall
50
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
7319610100592

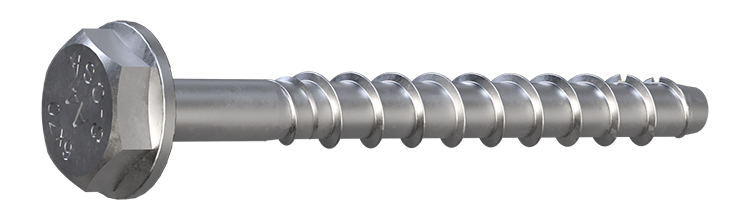

Bilde av Betongskrue JC6-KB 8x70/5 SW13 A4
Last ned bilde
Artikkelark

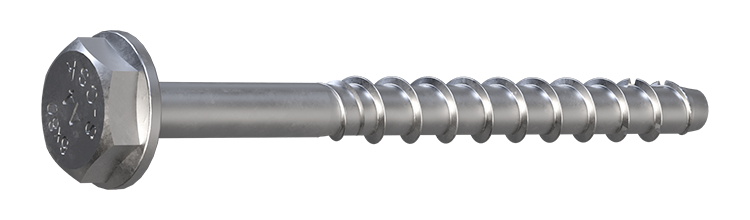

9654671973 6x80 6 25/35 13 80 50
Installasjonsparametere
Artnr
9654671973
Dimensjon
6x80
Bor Ø, mm
6
Maks montasje tfix, tfix, mm
25/35
SW/Bitsspor
13
Lengde, L, mm
80
Min. boredybde, h1, mm
50/65
Min. montasjedybde, hnom, mm
45/55
Min. materialtykkelse, hmin, mm
80/100
Avstandshull Ø, df, mm
9
Flens Ø, mm
16,5
Tiltrekningsmoment, Tinst, Nm
14
Uttrekksverdi usprukket Betong, kN
4,5
Skjærlast usprukket betong, kN
6,8
Uttrekksverdi Sprukket betong, kN
1,7
Skjærlast sprukket betong, kN
6,8
Material
Rostfritt stål A4
Korrosjonsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antall
50
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
7319610100608
Bilde av Betongskrue JC6-KB 8x70/5 SW13 A4
Last ned bilde
Artikkelark

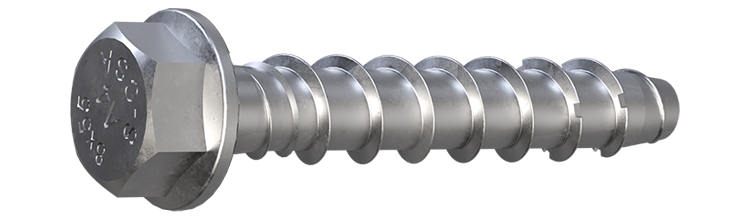

9650071978 8x55 8 5 13 55 25
Installasjonsparametere
Artnr
9650071978
Dimensjon
8x55
Bor Ø, mm
8
Maks montasje tfix, tfix, mm
5
SW/Bitsspor
13
Lengde, L, mm
55
Min. boredybde, h1, mm
60
Min. montasjedybde, hnom, mm
50
Min. materialtykkelse, hmin, mm
100
Avstandshull Ø, df, mm
12
Flens Ø, mm
17,5
Tiltrekningsmoment, Tinst, Nm
40
Uttrekksverdi usprukket Betong, kN
7,9
Skjærlast usprukket betong, kN
11,6
Uttrekksverdi Sprukket betong, kN
1,7
Skjærlast sprukket betong, kN
11,6
Material
Rostfritt stål A4
Korrosjonsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antall
25
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
4061245105864
Bilde av Betongskrue JC6-KB 8x70/5 SW13 A4
Last ned bilde
Artikkelark
9650071974 8x70 8 5/20 13 70 50
Installasjonsparametere
Artnr
9650071974
Dimensjon
8x70
Bor Ø, mm
8
Maks montasje, tfix, mm
5/20
SW/Bitsspor
13
Lengde, L, mm
70
Min. boredybde, h1, mm
60/75
Min. montasjedybde, hnom, mm
50/65
Min. materialtykkelse, hmin, mm
115/100
Avstandshull Ø, df, mm
12
Flens Ø, mm
17,5
Tiltrekningsmoment, Tinst, Nm
40
Uttrekksverdi usprukket Betong, kN
7,9
Skjærlast usprukket betong, kN
11,6
Uttrekksverdi Sprukket betong, kN
4,0
Skjærlast sprukket betong, kN
11,6
Material
Syrefast stål A4
Korrosjonsklasse
C5
ETA/DoP
EJOT 4-035-220413-2023/01, ETA-22/0413
Db-nr
2422596
Antall
50
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
4061245093802
Bilde av Betongskrue JC6-KB 8x70/5 SW13 A4
Last ned bilde
Artikkelark
9650071975 8x80 8 15/30 13 80 50
Installasjonsparametere
Artnr
9650071975
Dimensjon
8x80
Bor Ø, mm
8
Maks montasje, tfix, mm
15/30
SW/Bitsspor
13
Lengde, L, mm
80
Min. boredybde, h1, mm
60/75
Min. montasjedybde, hnom, mm
50/65
Min. materialtykkelse, hmin, mm
100/115
Avstandshull Ø, df, mm
12
Flens Ø, mm
17,5
Tiltrekningsmoment, Tinst, Nm
40
Uttrekksverdi usprukket Betong, kN
7,9
Skjærlast usprukket betong, kN
11,6
Uttrekksverdi Sprukket betong, kN
4,0
Skjærlast sprukket betong, kN
11,6
Material
Syrefast stål A4
Korrosjonsklasse
C5
ETA/DoP
EJOT 4-035-220413-2023/01, ETA-22/0413
Db-nr
2422594
Antall
50
Betegnelse
Betongskrue JC6-KB 8x80/15 SW13 A4
EAN
4061245093819
Bilde av Betongskrue JC6-KB 8x80/15 SW13 A4
Last ned bilde
Artikkelark
9650071976 8x100 8 35/50 13 100 50
Installasjonsparametere
Artnr
9650071976
Dimensjon
8x100
Bor Ø, mm
8
Maks montasje, tfix, mm
35/50
SW/Bitsspor
13
Lengde, L, mm
100
Min. boredybde, h1, mm
60/75
Min. montasjedybde, hnom, mm
50/65
Min. materialtykkelse, hmin, mm
100/115
Avstandshull Ø, df, mm
12
Flens Ø, mm
17,5
Tiltrekningsmoment, Tinst, Nm
40
Uttrekksverdi usprukket Betong, kN
7,9
Skjærlast usprukket betong, kN
11,6
Uttrekksverdi Sprukket betong, kN
4,0
Skjærlast sprukket betong, kN
11,6
Material
Syrefast stål A4
Korrosjonsklasse
C5
ETA/DoP
EJOT 4-035-220413-2023/01, ETA-22/0413
Db-nr
2422595
Antall
50
Betegnelse
Betongskrue JC6-KB 8x100/35 SW13 A4
EAN
4061245093826
Bilde av Betongskrue JC6-KB 8x100/35 SW13 A4
Last ned bilde
Artikkelark
9650071933 10x90 10 15/35 15 90 25
Installasjonsparametere
Artnr
9650071933
Dimensjon
10x90
Bor Ø, mm
10
Maks montasje tfix, tfix, mm
15/35
SW/Bitsspor
15
Lengde, L, mm
90
Min. boredybde, h1, mm
65/90
Min. montasjedybde, hnom, mm
55/85
Min. materialtykkelse, hmin, mm
100/130
Avstandshull Ø, df, mm
14
Flens Ø, mm
20,5
Tiltrekningsmoment, Tinst, Nm
85
Uttrekksverdi usprukket Betong, kN
12,1
Skjærlast usprukket betong, kN
14,0
Uttrekksverdi Sprukket betong, kN
4,3
Skjærlast sprukket betong, kN
14,0
Material
Rostfritt stål A4
Korrosjonsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antall
25
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
4061245106342
Bilde av Betongskrue JC6-KB 8x70/5 SW13 A4
Last ned bilde
Artikkelark

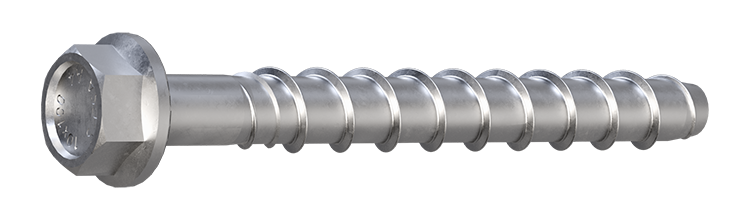

9650071934 10x100 10 15/45 15 100 25
Installasjonsparametere
Artnr
9650071934
Dimensjon
10x100
Bor Ø, mm
10
Maks montasje tfix, tfix, mm
15/45
SW/Bitsspor
15
Lengde, L, mm
100
Min. boredybde, h1, mm
65/90
Min. montasjedybde, hnom, mm
55/85
Min. materialtykkelse, hmin, mm
100/130
Avstandshull Ø, df, mm
14
Flens Ø, mm
20,5
Tiltrekningsmoment, Tinst, Nm
85
Uttrekksverdi usprukket Betong, kN
12,1
Skjærlast usprukket betong, kN
14,0
Uttrekksverdi Sprukket betong, kN
4,3
Skjærlast sprukket betong, kN
14,0
Material
Rostfritt stål A4
Korrosjonsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antall
25
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
4061245106359
Bilde av Betongskrue JC6-KB 8x70/5 SW13 A4
Last ned bilde
Artikkelark
9650071935 10x200 10 35/65 15 120 25
Installasjonsparametere
Artnr
9650071935
Dimensjon
10x200
Bor Ø, mm
10
Maks montasje tfix, tfix, mm
35/65
SW/Bitsspor
15
Lengde, L, mm
120
Min. boredybde, h1, mm
65/90
Min. montasjedybde, hnom, mm
55/85
Min. materialtykkelse, hmin, mm
100/130
Avstandshull Ø, df, mm
14
Flens Ø, mm
20,5
Tiltrekningsmoment, Tinst, Nm
85
Uttrekksverdi usprukket Betong, kN
12,1
Skjærlast usprukket betong, kN
14,0
Uttrekksverdi Sprukket betong, kN
4,3
Skjærlast sprukket betong, kN
14,0
Material
Rostfritt stål A4
Korrosjonsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antall
25
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
4061245106366

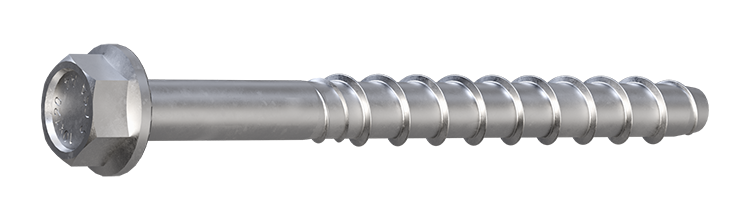

Bilde av Betongskrue JC6-KB 8x70/5 SW13 A4
Last ned bilde
Artikkelark
