Betongskrue BS-R

For betong og massiv tegl, FZV

Betongskrue for innfestning i betong og massiv murstein. Skruen har Hi-Lo gjenge som gir høye uttrekksverdier.

Betongskrue for innfestning mot betong og massiv tegl. Skruen har Hi-Lo gjenge som gir høye uttrekksverdier. Materiale i herdet stål med organisk overflatebehandling for C3-miljøer.

Materiale: Stål
Overflatebehandling: Climadur
Miljø: For utendørs bruk
Utførelse: Betongskrue med HI-Lo gjenge. Sekskanthode.
Korrosivitetsklasse
Takmembran Med Isolering Mot Betong
Takmembran Mot Betong

Monteringsanvisning

1) Bor med spesifisert bor 2) Børst og blås rent hullet, gjenta til hullet er helt fritt for støv 3) Skru inn betongskruen

Monteringsanvisning product.sketchpicture.titletext

Dokument

Produktinformasjon

Betongskrue BS-R.pdf
Art. nr Dimensjon Bor Ø, mm Diameter, mm Lengde, L, mm SW/Bitsspor Antall
5663035512 6,3x35 5 6,3 35 8 100

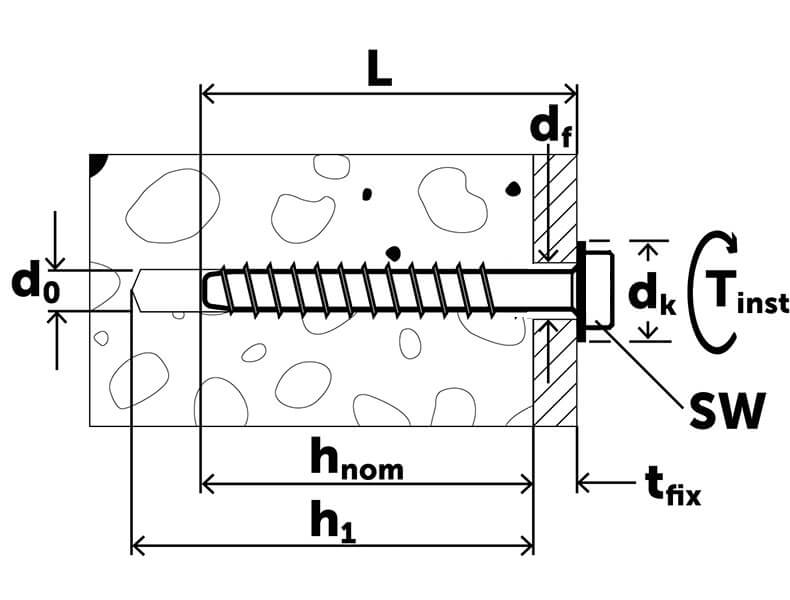

Installasjonsparametere
Artnr
5663035512
Dimensjon
6,3x35
Bor Ø, mm
5
Diameter, mm
6,3
Lengde, L, mm
35
SW/Bitsspor
8
Maks montasje, tfix, mm
5
Min. boredybde, h1, mm
45
Min. montasjedybde, hnom, mm
30
Flens Ø, mm
11,5
Tiltrekningsmoment, Tinst, Nm
10
Material
Stål
Overflatebehandling
Climadur
Korrosjonsklasse
C3
Antall
100
Betegnelse
Betongskrue BS-R 6,3x35
EAN
4061245009452

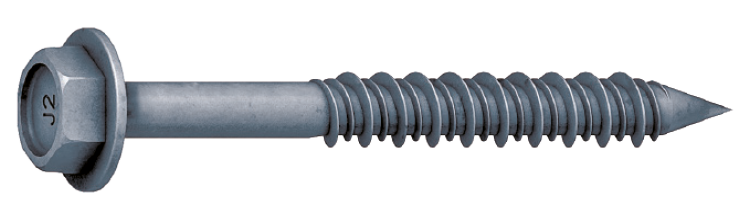

Bilde av Betongskrue BS-R 6,3x35
Last ned bilde
Artikkelark
5663045512 6,3x45 5 6,3 45 8 100
Installasjonsparametere
Artnr
5663045512
Dimensjon
6,3x45
Bor Ø, mm
5
Diameter, mm
6,3
Lengde, L, mm
45
SW/Bitsspor
8
Maks montasje, tfix, mm
15
Min. boredybde, h1, mm
45
Min. montasjedybde, hnom, mm
30
Flens Ø, mm
11,5
Tiltrekningsmoment, Tinst, Nm
10
Material
Stål
Overflatebehandling
Climadur
Korrosjonsklasse
C3
Antall
100
Betegnelse
Betongskrue BS-R 6,3x45
EAN
4061245009520
Bilde av Betongskrue BS-R 6,3x45
Last ned bilde
Artikkelark
5663100512 6,3x100 5 6,3 100 8 100
Installasjonsparametere
Artnr
5663100512
Dimensjon
6,3x100
Bor Ø, mm
5
Diameter, mm
6,3
Lengde, L, mm
100
SW/Bitsspor
8
Maks montasje, tfix, mm
70
Min. boredybde, h1, mm
45
Min. montasjedybde, hnom, mm
30
Flens Ø, mm
11,5
Tiltrekningsmoment, Tinst, Nm
10
Material
Stål
Overflatebehandling
Climadur
Korrosjonsklasse
C3
Antall
100
Betegnelse
Betongskrue BS-R 6,3x100
EAN
4061245061016
Bilde av Betongskrue BS-R 6,3x100
Last ned bilde
Artikkelark
5663120512 6,3x120 5 6,3 120 8 100
Installasjonsparametere
Artnr
5663120512
Dimensjon
6,3x120
Bor Ø, mm
5
Diameter, mm
6,3
Lengde, L, mm
120
SW/Bitsspor
8
Maks montasje, tfix, mm
90
Min. boredybde, h1, mm
45
Min. montasjedybde, hnom, mm
30
Flens Ø, mm
11,5
Tiltrekningsmoment, Tinst, Nm
10
Material
Stål
Overflatebehandling
Climadur
Korrosjonsklasse
C3
Antall
100
Betegnelse
Betongskrue BS-R 6,3x120
EAN
4061245061023
Bilde av Betongskrue BS-R 6,3x120
Last ned bilde
Artikkelark
5663140512 6,3x140 5 6,3 140 8 100
Installasjonsparametere
Artnr
5663140512
Dimensjon
6,3x140
Bor Ø, mm
5
Diameter, mm
6,3
Lengde, L, mm
140
SW/Bitsspor
8
Maks montasje, tfix, mm
110
Min. boredybde, h1, mm
45
Min. montasjedybde, hnom, mm
30
Flens Ø, mm
11,5
Tiltrekningsmoment, Tinst, Nm
10
Material
Stål
Overflatebehandling
Climadur
Korrosjonsklasse
C3
Antall
100
Betegnelse
Betongskrue BS-R 6,3x140
EAN
4061245061030
Bilde av Betongskrue BS-R 6,3x140
Last ned bilde
Artikkelark
5663160512 6,3x160 5 6,3 160 8 100
Installasjonsparametere
Artnr
5663160512
Dimensjon
6,3x160
Bor Ø, mm
5
Diameter, mm
6,3
Lengde, L, mm
160
SW/Bitsspor
8
Maks montasje, tfix, mm
130
Min. boredybde, h1, mm
45
Min. montasjedybde, hnom, mm
30
Flens Ø, mm
11,5
Tiltrekningsmoment, Tinst, Nm
10
Material
Stål
Overflatebehandling
Climadur
Korrosjonsklasse
C3
Antall
100
Betegnelse
Betongskrue BS-R 6,3x160
EAN
4061245061047
Bilde av Betongskrue BS-R 6,3x160
Last ned bilde
Artikkelark
5663180512 6,3x180 5 6,3 180 8 100
Installasjonsparametere
Artnr
5663180512
Dimensjon
6,3x180
Bor Ø, mm
5
Diameter, mm
6,3
Lengde, L, mm
180
SW/Bitsspor
8
Maks montasje, tfix, mm
150
Min. boredybde, h1, mm
45
Min. montasjedybde, hnom, mm
30
Flens Ø, mm
11,5
Tiltrekningsmoment, Tinst, Nm
10
Material
Stål
Overflatebehandling
Climadur
Korrosjonsklasse
C3
Antall
100
Betegnelse
Betongskrue BS-R 6,3x180
EAN
4061245061054
Bilde av Betongskrue BS-R 6,3x180
Last ned bilde
Artikkelark
5663200512 6,3x200 5 6,3 200 8 100
Installasjonsparametere
Artnr
5663200512
Dimensjon
6,3x200
Bor Ø, mm
5
Diameter, mm
6,3
Lengde, L, mm
200
SW/Bitsspor
8
Maks montasje, tfix, mm
170
Min. boredybde, h1, mm
45
Min. montasjedybde, hnom, mm
30
Flens Ø, mm
11,5
Tiltrekningsmoment, Tinst, Nm
10
Material
Stål
Overflatebehandling
Climadur
Korrosjonsklasse
C3
Antall
100
Betegnelse
Betongskrue BS-R 6,3x200
EAN
4061245061061
Bilde av Betongskrue BS-R 6,3x200
Last ned bilde
Artikkelark
5663220512 6,3x220 5 6,3 220 8 100
Installasjonsparametere
Artnr
5663220512
Dimensjon
6,3x220
Bor Ø, mm
5
Diameter, mm
6,3
Lengde, L, mm
220
SW/Bitsspor
8
Maks montasje, tfix, mm
190
Min. boredybde, h1, mm
45
Min. montasjedybde, hnom, mm
30
Flens Ø, mm
11,5
Tiltrekningsmoment, Tinst, Nm
10
Material
Stål
Overflatebehandling
Climadur
Korrosjonsklasse
C3
Antall
100
Betegnelse
Betongskrue BS-R 6,3x220
EAN
4061245061078
Bilde av Betongskrue BS-R 6,3x220
Last ned bilde
Artikkelark
5663240512 6,3x240 5 6,3 240 8 100
Installasjonsparametere
Artnr
5663240512
Dimensjon
6,3x240
Bor Ø, mm
5
Diameter, mm
6,3
Lengde, L, mm
240
SW/Bitsspor
8
Maks montasje, tfix, mm
210
Min. boredybde, h1, mm
45
Min. montasjedybde, hnom, mm
30
Flens Ø, mm
11,5
Tiltrekningsmoment, Tinst, Nm
10
Material
Stål
Overflatebehandling
Climadur
Korrosjonsklasse
C3
Antall
100
Betegnelse
Betongskrue BS-R 6,3x240
EAN
4061245061085
Bilde av Betongskrue BS-R 6,3x240
Last ned bilde
Artikkelark
