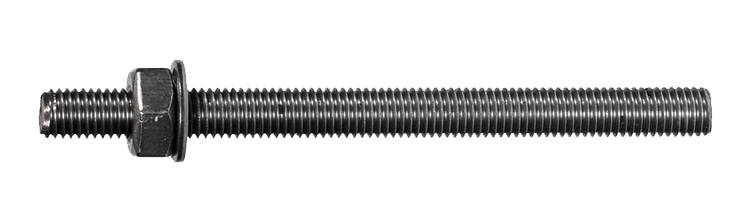

Ankerstang AST C5

Med mutter og skive

Brukes sammen med kjemisk infestningsmasse. Med mutter og skive.

Rustfri A4 ankerstang for forankring i betong, massiv stein, og i porøs mur med perfohylse. For å bestemme betongens karakteristiske bæreevne må ETA-16/0107 følges. For å bestemme bæreevne i massivt og perforert murverk må ETA-16/0089 følges.

Materiale: Syrefast stål A4
Miljø: For utendørs bruk
Korrosivitetsklasse
Stålprofil Mot Betong
Stålprofil Mot Massiv Tegl
Stålprofil Mot Hullstein
Stålprofil Mot Lettbetong
Rustfritt Stål

Monteringsanvisning

Monteringsanvisning product.sketchpicture.titletext

Bruksområde

For montering av kabel- og rørklemmer, tre- og metallkonstruksjoner, metallbeslag, bjelkelag

Dokument

Produktinformasjon

Ankerstang AST C5.pdf

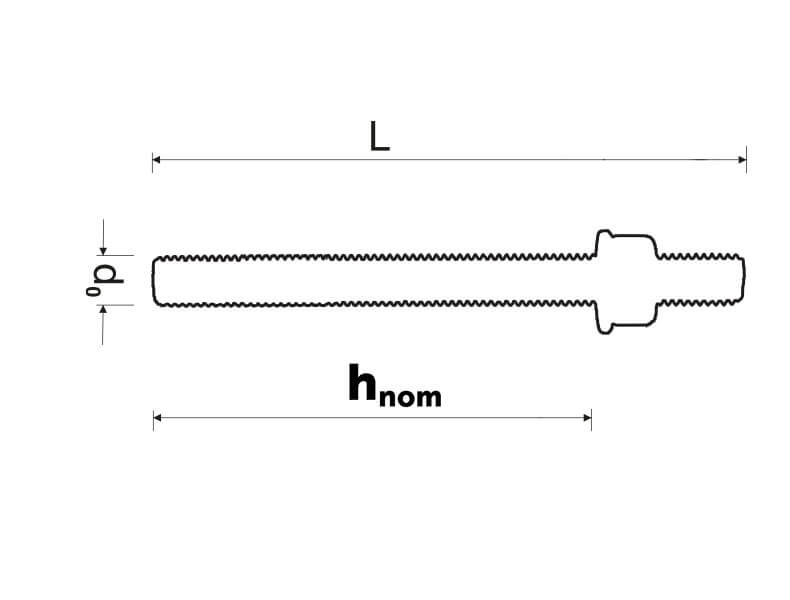

Art. nr Dimensjon Bor Ø, mm Diameter, mm Lengde, L, mm Min. montasjedybde, hnom, mm Antall
9571098110 M8x110 10 M8 110 80 10
Installasjonsparametere
Artnr
9571098110
Dimensjon
M8x110
Bor Ø, mm
10
Diameter, mm
M8
Lengde, L, mm
110
Min. montasjedybde, hnom, mm
80
Material
Syrefast stål A4
Korrosjonsklasse
C5
Db-nr
2423420
Antall
10
Betegnelse
Ankerstang AST M8x110 A4
EAN
4061245010489
Bilde av Ankerstang AST M8x110 A4
Last ned bilde
Artikkelark
9571910130 M10x130 12 M10 130 90 10
Installasjonsparametere
Artnr
9571910130
Dimensjon
M10x130
Bor Ø, mm
12
Diameter, mm
M10
Lengde, L, mm
130
Min. montasjedybde, hnom, mm
90
Material
Syrefast stål A4
Korrosjonsklasse
C5
Db-nr
2423421
Antall
10
Betegnelse
Ankerstang AST M10x130 A4
EAN
4061245010472
Bilde av Ankerstang AST M10x130 A4
Last ned bilde
Artikkelark
9571910170 M10x170 12 M10 170 90 10
Installasjonsparametere
Artnr
9571910170
Dimensjon
M10x170
Bor Ø, mm
12
Diameter, mm
M10
Lengde, L, mm
170
Min. montasjedybde, hnom, mm
90
Material
Syrefast stål A4
Korrosjonsklasse
C5
Db-nr
2423425
Antall
10
Betegnelse
Ankerstang AST M10x170 A4
EAN
4061245010465
Bilde av Ankerstang AST M10x170 A4
Last ned bilde
Artikkelark
9571912160 M12x160 14 M12 160 110 10
Installasjonsparametere
Artnr
9571912160
Dimensjon
M12x160
Bor Ø, mm
14
Diameter, mm
M12
Lengde, L, mm
160
Min. montasjedybde, hnom, mm
110
Material
Syrefast stål A4
Korrosjonsklasse
C5
Db-nr
2423422
Antall
10
Betegnelse
Ankerstang AST M16x190 A4
EAN
4061245010458
Bilde av Ankerstang AST M16x190 A4
Last ned bilde
Artikkelark
9571916190 M16x190 18 M16 190 125 10
Installasjonsparametere
Artnr
9571916190
Dimensjon
M16x190
Bor Ø, mm
18
Diameter, mm
M16
Lengde, L, mm
190
Min. montasjedybde, hnom, mm
125
Material
Syrefast stål A4
Korrosjonsklasse
C5
Db-nr
2423423
Antall
10
Betegnelse
Ankerstang AST M16x190 A4
EAN
4061245010441
Bilde av Ankerstang AST M16x190 A4
Last ned bilde
Artikkelark
